Analisi completa della tecnologia LCD Black (Parte 1): struttura e connessione, sblocco del codice principale del display

Nel mondo di oggi, dove i dispositivi elettronici sono onnipresenti, gli schermi a cristalli liquidi (LCD) fungono da interfaccia principale per l'interazione uomo-macchina e le loro capacità tecniche determinano direttamente l'esperienza dell'utente dei dispositivi. Dai dispositivi indossabili intelligenti ai sistemi di controllo industriale, dai display automobilistici all'elettronica di consumo, dietro i prodotti LCD in diversi scenari si celano schemi strutturali e tecnologie di connessione meticolosamente progettati. In qualità di produttore professionale di display LCD personalizzati e potente fabbrica di display LCD, CNK è un'impresa high-tech specializzata e sofisticata dedicata alla ricerca e sviluppo, alla produzione e alla vendita di dispositivi di visualizzazione e prodotti HMI (interfaccia uomo-macchina).

Oggi condurremo un'analisi approfondita dei fondamenti fondamentali degli LCD, aiutandoti a comprendere la logica alla base della tecnologia dei display.

I. Struttura del prodotto: soluzioni espositive su misura

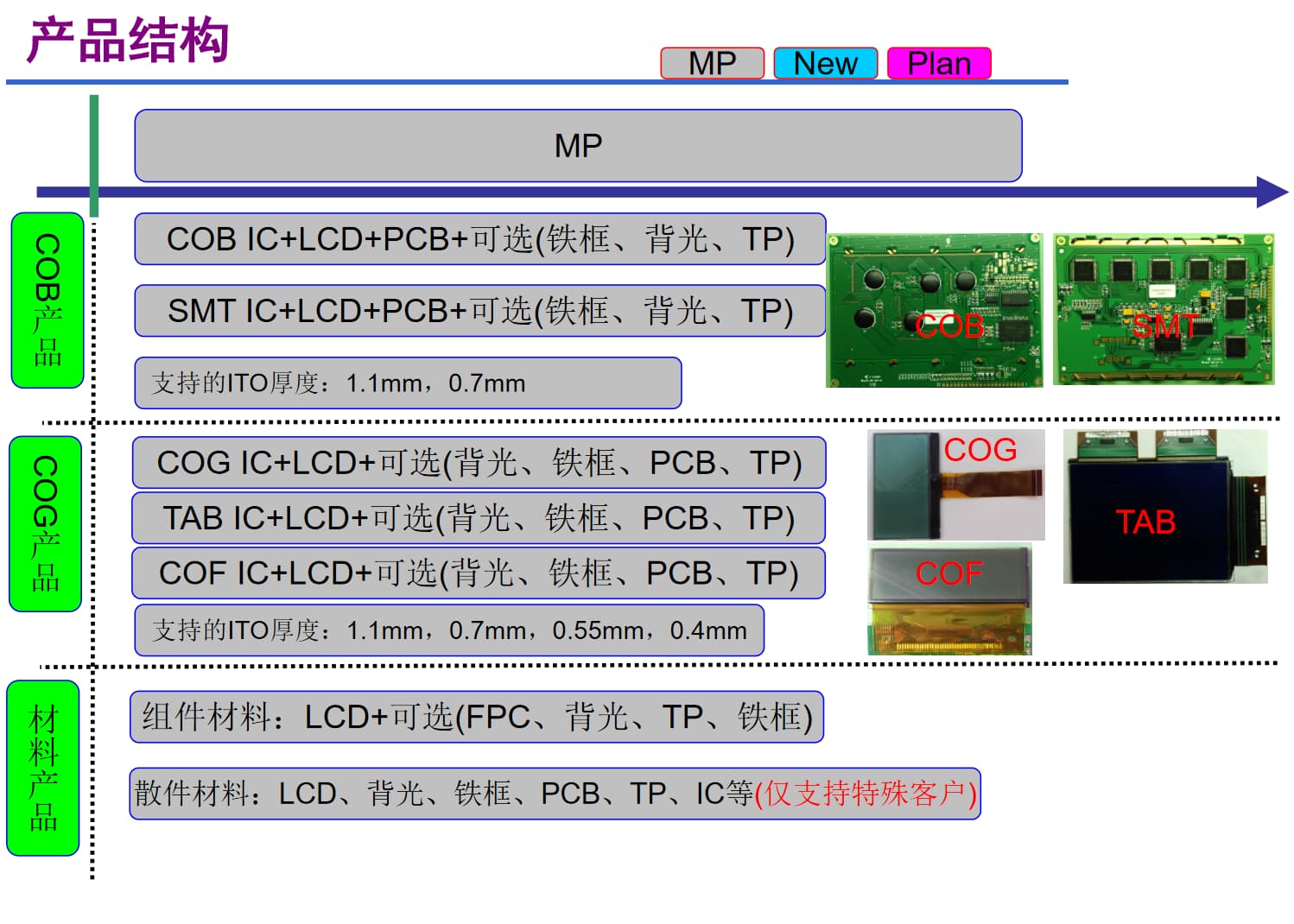

La struttura del prodotto degli LCD non è valida per tutti, ma è personalizzata in base agli scenari applicativi e ai requisiti prestazionali. In qualità di azienda esperta nella produzione di display, i prodotti principali di CNK includono LCD monocromatici e moduli monocromatici, moduli display TFT da 0,96-15,6 pollici, moduli OLED e moduli di interazione uomo-macchina HMI. La sua struttura di prodotto è costituita principalmente da tre categorie di prodotti principali e vari schemi derivati:

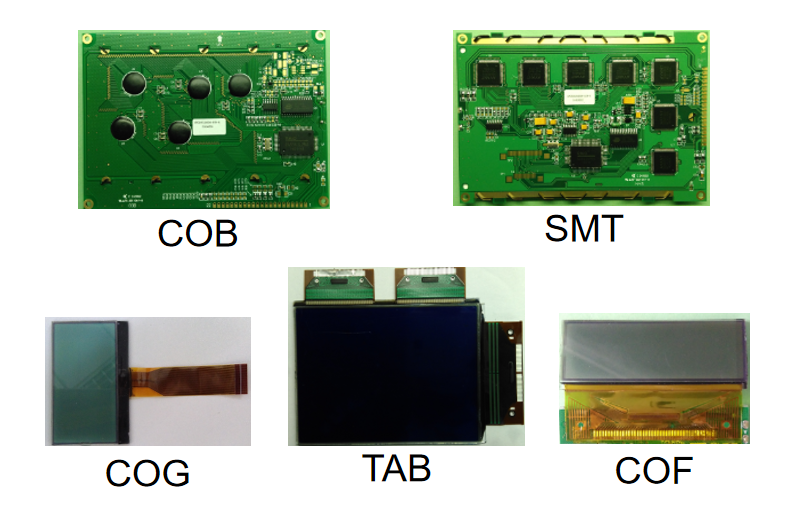

1. Prodotti integrati: scelte mainstream efficienti e stabili

•  Prodotti COB: Adotta un'architettura di base di "IC + LCD + PCB" e può essere dotato di componenti opzionali come telai in ferro, retroilluminazione e TP (pannelli touch). Con elevata integrazione e forte stabilità, sono ampiamente utilizzati in scenari con severi requisiti di affidabilità come il controllo industriale e le apparecchiature automobilistiche.
•  Prodotti COG:Basati su "IC + LCD", supportano una selezione flessibile di accessori come retroilluminazione, telai in ferro, PCB e TP. Pur garantendo prestazioni, semplificano la progettazione strutturale, rendendoli adatti a dispositivi indossabili intelligenti, piccoli dispositivi portatili e altri prodotti con rigorosi limiti di dimensione.
•  Prodotti SMT/COF/TAB:Combina rispettivamente SMT IC, COF IC e TAB IC con LCD, insieme ad accessori opzionali, coprendo le esigenze di visualizzazione di fascia medio-alta. Tra questi, gli schemi COF e TAB eccellono nei prodotti a cornice stretta e ad alta risoluzione

•  Materiali dei componenti:Centrati sull'LCD, possono essere abbinati a componenti come FPC (circuiti stampati flessibili), retroilluminazione, TP e telai in ferro, fornendo ai clienti soluzioni semi-integrate che bilanciano flessibilità di personalizzazione ed efficienza di assemblaggio.
• Materiali dei pezzi di ricambio:Offri un set completo di pezzi di ricambio tra cui LCD, retroilluminazione, telai in ferro, PCB, TP e circuiti integrati, supportando solo le esigenze di personalizzazione approfondita di clienti speciali. Ciò dimostra pienamente la capacità di adattamento flessibile di un produttore di display LCD personalizzati ed è adatto a scenari di visualizzazione di nicchia e personalizzati.

Vale la pena notare che diversi schemi strutturali di CNK supportano diversi spessori ITO: gli schemi COB e SMT supportano spessori di 1,1 mm e 0,7 mm; Gli schemi COG, COF e TAB si estendono ulteriormente a 0,55 mm e 0,4 mm. Lo spessore ITO più sottile consente la miniaturizzazione e la leggerezza dei dispositivi, riflettendo anche la squisita forza tecnica della fabbrica di display LCD.

II. Metodi di connessione: progettazione "a ponte" di trasmissione efficiente

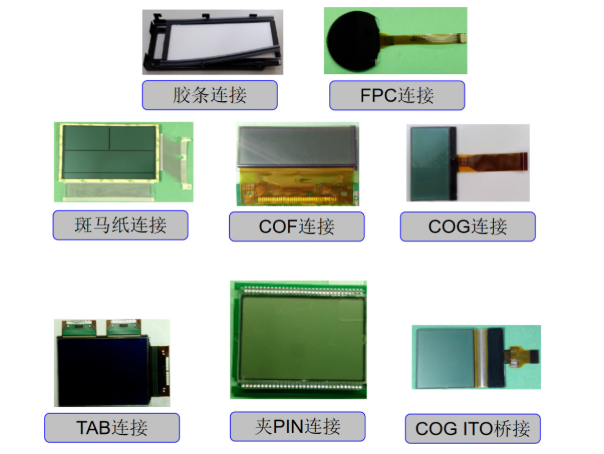

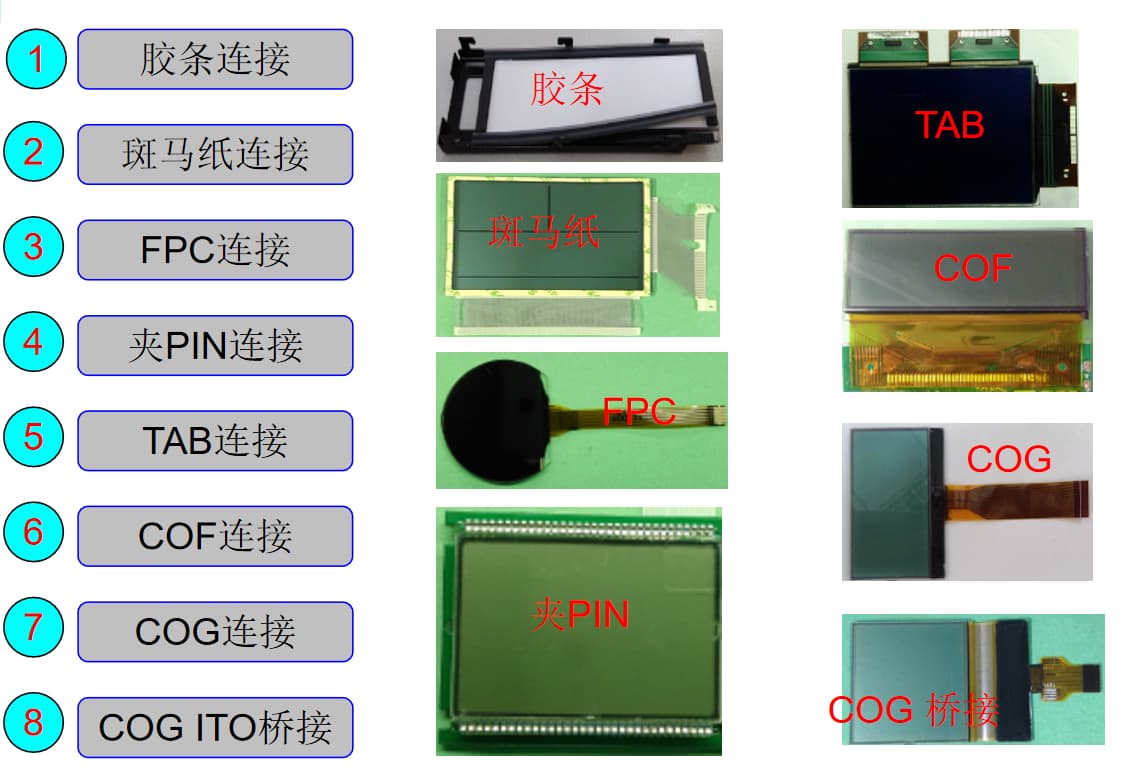

Se la struttura del prodotto è lo "scheletro" di un LCD, il metodo di connessione è il "vaso sanguigno" che lo attraversa, influenzando direttamente la stabilità della trasmissione del segnale e la comodità di assemblaggio del prodotto. In qualità di azienda produttrice di display professionale, CNK padroneggia 8 metodi di connessione tradizionali, coprendo completamente diversi scenari applicativi:

1. Schemi di connessione di base: semplici, affidabili e a costi controllabili·

• Collegamento della striscia di gomma:Facile da usare e a basso costo, adatto per normali dispositivi elettronici con bassi requisiti di stabilità della connessione.
• Connessione carta Zebra:Dotato di buona conduttività e flessibilità, si adatta a leggere deformazioni strutturali e viene spesso utilizzato per collegare piccoli LCD e PCB.
•  Connessione con clip pin:Facile da smontare e comodo per la manutenzione successiva, è ampiamente utilizzato in apparecchiature che richiedono frequenti operazioni di debug o sostituzione di componenti.

• Connessione FPC:Combinato con circuiti stampati flessibili, può realizzare connessioni in spazi ristretti e multi-angolo, rendendolo lo schema preferito per dispositivi indossabili intelligenti, dispositivi pieghevoli e altri prodotti.
• Connessione TAB:Collega direttamente il circuito integrato del driver al display LCD tramite TAB (pellicola conduttiva anisotropica), riducendo i nodi di connessione e migliorando l'efficienza e la stabilità della trasmissione.
• Connessione COG:Collega direttamente l'IC al substrato di vetro dell'LCD, riducendo notevolmente le dimensioni del prodotto e migliorando l'integrazione, che è il metodo di connessione principale per i dispositivi portatili di fascia alta.
• Connessione COF:L'IC è confezionato su una pellicola flessibile e quindi incollato all'LCD, caratterizzato sia da flessibilità che da elevata integrazione, adattandosi alle esigenze di visualizzazione di cornici strette e risoluzioni elevate.
• Collegamento COG ITO:Uno speciale design a ponte ottimizza ulteriormente il percorso di trasmissione del segnale, garantendo prestazioni eccellenti negli LCD di grandi dimensioni e con immagini di alta qualità.

Basandosi su ricchi schemi strutturali e tecnologie di connessione affidabili, CNK, in quanto azienda di alta qualità nel campo dei display TFT cinesi, fornisce continuamente soluzioni di visualizzazione di alta qualità per vari settori. Nel prossimo articolo continueremo ad esplorare la classificazione dei tipi e le modalità di visualizzazione degli LCD, quindi rimanete sintonizzati!
