Retroilluminazione LCM: i ruoli critici del telaio in plastica e del nastro biadesivo

Nella moderna tecnologia di visualizzazione, lo schermo a cristalli liquidi (schermo LCD) funge da componente principale e le sue prestazioni complessive dipendono in gran parte dal modulo integrato dietro di esso: l'LCM (modulo LCD). L'LCM integra il dispositivo display a cristalli liquidi, i circuiti di pilotaggio, i componenti strutturali e la retroilluminazione in un modulo completo, dove l'effetto luminoso della retroilluminazione determina direttamente la qualità visiva finale del display. All'interno della complessa struttura della retroilluminazione, componenti come il telaio in plastica e il nastro biadesivo lavorano in sinergia con le parti principali come pellicole ottiche e sorgenti luminose per garantire collettivamente la stabilità e le prestazioni ottiche del modulo.

Retroilluminazione: il fondamento della visualizzazione visiva

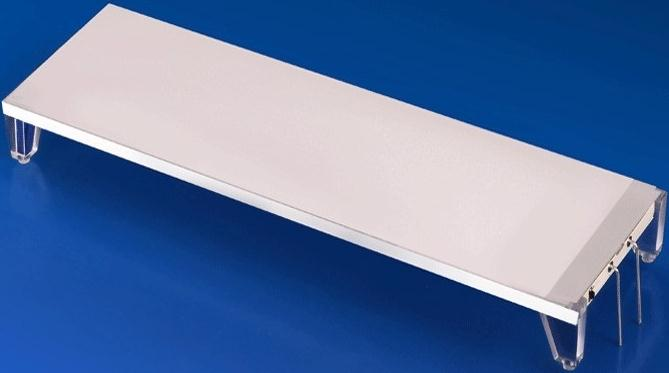

La retroilluminazione (BackLight) si trova dietro lo schermo a cristalli liquidi e la sua funzione principale è convertire le sorgenti luminose puntiformi in sorgenti luminose superficiali uniformi e luminose. Il suo design ottico influisce direttamente sull'uniformità della luminosità, sul contrasto e sulle prestazioni cromatiche dell'intero modulo, il che è particolarmente critico per i moduli display a colori (modulo display TFT). Una tipica retroilluminazione è costituita da una sorgente luminosa, una piastra guida luce, più strati di pellicole ottiche, un telaio strutturale in plastica e un pannello luminoso di guida, il tutto meticolosamente combinato. La continua innovazione in questo campo da parte di molti produttori leader di display LCD in Cina si basa su una profonda comprensione del ruolo di ciascun componente.

Montatura in plastica: il doppio guardiano dell'ottica e della struttura

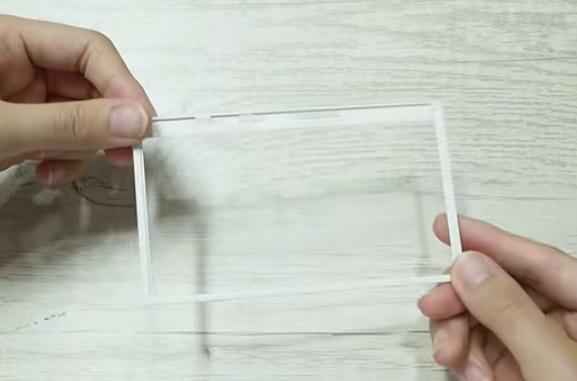

Il telaio in plastica funge da scheletro della retroilluminazione, fornendo non solo supporto meccanico e protezione essenziali, ma svolgendo anche importanti funzioni di gestione ottica. La scelta del materiale è direttamente adattata ai diversi design del prodotto:

URZ2501 Materiale:Offre eccellenti proprietà riflettenti e di blocco della luce, comunemente utilizzate nei moduli display a colori di fascia medio-alta (modulo display TFT) per migliorare il contrasto e la purezza del colore.

Materiale bianco PC:Spesso utilizzato nei progetti di retroilluminazione con illuminazione laterale, facilitando il profilo sottile degli schermi LCD.

Materiale PC bianco + fibra di vetro:Migliora la rigidità strutturale dei prodotti retroilluminati con illuminazione dal basso, adatti per ambienti industriali con rigorosi requisiti di affidabilità.

Nei progetti che coinvolgono schermi LCD personalizzati, il design e la scelta dei materiali del telaio in plastica sono fondamentali per ottenere effetti ottici e specifiche meccaniche specifici.

Nastro biadesivo: lo specialista dell'adesivo nascosto e del blocco della luce

Il nastro biadesivo svolge un ruolo indispensabile come "adesivo" nell'assemblaggio LCM. È responsabile del fissaggio delle pellicole ottiche interne come la piastra di guida della luce, della pellicola di diffusione e della pellicola di miglioramento della luminosità e, infine, del fissaggio saldo della retroilluminazione allo schermo LCD.

Nastro biadesivo convenzionale:Disponibile in vari substrati (ad esempio, senza substrato, PET) e opzioni di spessore (0,03–0,30 mm). Quando si collegano schermi LCD con struttura COG, la scelta del nastro biadesivo di spessore appropriato può attenuare efficacemente la pressione e prevenire la comparsa di punti bianchi sul display.

Nastro biadesivo in bianco e nero:Si tratta di un materiale funzionale con un lato nero per bloccare la luce e un lato bianco per riflettere, che svolge contemporaneamente i tre compiti di adesione, blocco della luce e riflessione. Viene spesso utilizzato per definire l'area di visualizzazione effettiva dei moduli display a colori (modulo display TFT) e per proteggere i circuiti flessibili (FPC), rendendolo un componente importante per migliorare la chiarezza dei confini del display e l'affidabilità complessiva.

Conclusione

All'interno del preciso sistema di un LCM, dai LED che emettono luce e le piastre di guida della luce ai telai di plastica di fissaggio e al nastro biadesivo, ogni componente svolge una funzione unica e insostituibile. Lavorano insieme in un coordinamento preciso e l'assenza o il difetto di un singolo collegamento influirebbe sulle prestazioni e sull'affidabilità complessive. Il valore del telaio in plastica e del nastro biadesivo risiede proprio nella loro indispensabile sinergia con altri componenti principali come la retroilluminazione e lo schermo LCD, che insieme costituiscono la base di un modulo display stabile, efficiente e di alta qualità.
