Presentazione dei display a cristalli liquidi: come si "illumina" il tuo schermo?

Nella nostra discussione precedente, abbiamo esplorato la nascita e la classificazione dei cristalli liquidi. Oggi approfondiamo: come funzionano esattamente i display a cristalli liquidi? In che modo gli schermi dei tuoi smartphone e computer utilizzano l'elettricità e la luce per presentare immagini vivaci e colorate?

Il "cuore" di un LCD: la danza dei campi elettrici e della luce

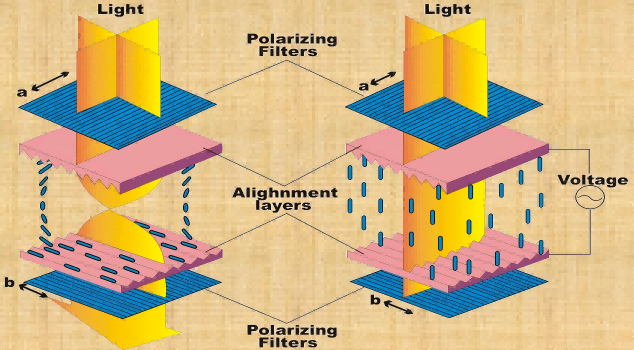

Il principio fondamentale degli schermi a cristalli liquidi può essere riassunto come segue: un campo elettrico controlla l'allineamento delle molecole di cristalli liquidi, che a loro volta controllano il passaggio della luce, formando infine un'immagine.

In poche parole, i cristalli liquidi fungono da "interruttore" per la luce:

• Senza tensione applicata: le molecole di cristalli liquidi si allineano regolarmente, ruotando la luce di 90° e permettendole di passare attraverso il polarizzatore. Lo schermo appare "luminoso" (stato di non visualizzazione).
• Con tensione applicata: l'allineamento delle molecole di cristalli liquidi viene interrotto, perdendo la loro capacità di torsione della luce. La luce è bloccata dal polarizzatore e lo schermo appare "scuro" (stato di visualizzazione).

Controllando la tensione in diverse aree, si crea il contrasto tra luce e buio, formando testo e immagini.

La "famiglia allargata" degli LCD e le loro differenze tecniche

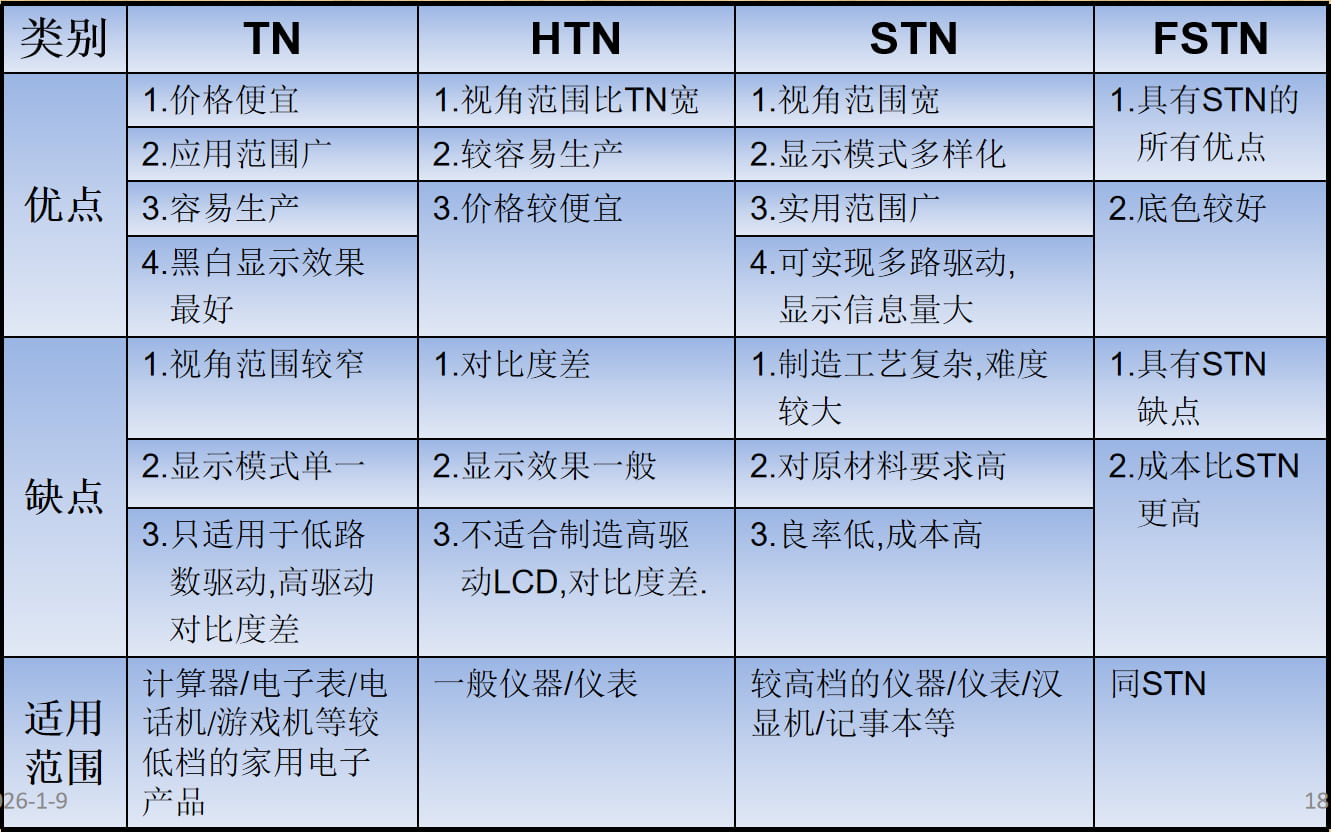

A seconda del grado di torsione molecolare, gli LCD possono essere classificati in vari tipi, ciascuno con caratteristiche prestazionali e applicazioni distinte:

• TN (Twisted Nematic): tempo di risposta rapido, basso costo, adatto per dispositivi di visualizzazione semplici come calcolatrici e orologi

• HTN (High-Twist Nematic): raggio d'azione più ampio, angoli di visione leggermente migliorati, adatto per dispositivi ID chiamante e strumenti didattici.

• STN (Super-Twisted Nematic): contrasto più elevato, adatto per display ad alta risoluzione come i primi telefoni cellulari e dispositivi GPS.

• VA (allineamento verticale): contrasto estremamente elevato, rappresentazione del nero puro, comunemente utilizzata nei monitor di fascia alta.

• IPS (In-Plane Switching): riproduzione fedele dei colori, ampi angoli di visione, ideale per applicazioni professionali come design ed editing video.

• TFT (transistor a film sottile): ogni pixel è controllato da un transistor indipendente, che offre una risposta rapida e prestazioni cromatiche eccellenti. Questa è la tecnologia tradizionale per i moderni smartphone e schermi di computer.

In sintesi:

• TN: Risposta rapida, costo contenuto, ma colori e angoli di visione limitati.

• VA: contrasto elevato, ideale per l'intrattenimento.

• IPS: colori accurati, ampi angoli di visione, adatti per l'uso professionale.

• TFT: ottime prestazioni complessive, la scelta preferita per i moderni dispositivi intelligenti.

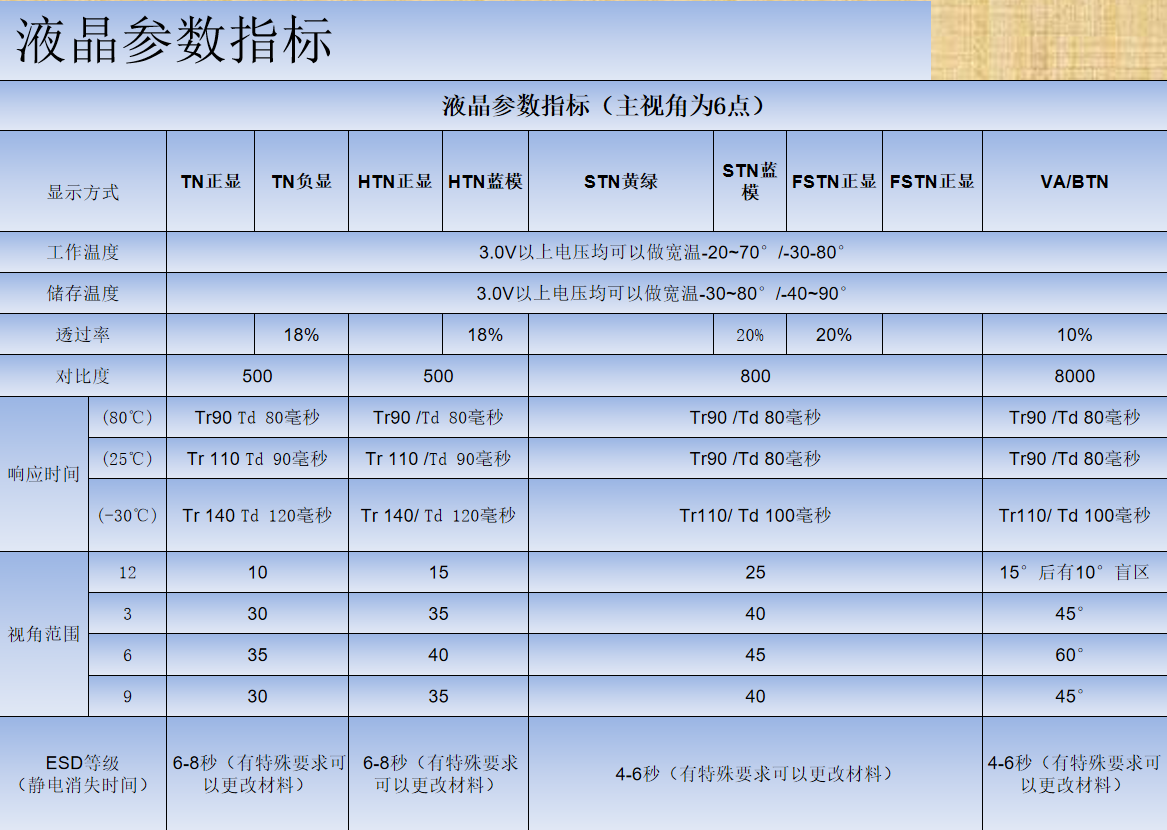

Come valutare uno schermo LCD? Quattro indicatori chiave di prestazione spiegati

Quando si seleziona uno schermo LCD, oltre alle dimensioni e alla risoluzione, prestare attenzione ai seguenti quattro indicatori principali:

• Rapporto di contrasto

Il rapporto di luminosità tra le aree più luminose e quelle più scure. Un rapporto di contrasto più elevato produce immagini più chiare con una migliore profondità. Generalmente si consiglia un rapporto ≥1000:1.

• Tempo di risposta

La velocità con cui i pixel passano da luminosi a scuri o viceversa, misurata in millisecondi (ms). Tempi di risposta più brevi riducono il motion blur, rendendoli ideali per giochi e contenuti dinamici.

• Angolo di visione

La coerenza del colore e della luminosità quando si visualizza lo schermo da diverse angolazioni. Gli schermi IPS in genere offrono ampi angoli di visione fino a 178°.

• Prestazioni cromatiche

Include copertura della gamma cromatica, precisione del colore e profondità del colore. La progettazione professionale e la produzione video richiedono attenzione alla copertura della gamma di colori sRGB, Adobe RGB o DCI-P3.
