Ottica di precisione di decodifica: il cuore degli schermi LCD personalizzati: tecnologia della sorgente luminosa e della piastra guida luce

Nel campo dei display professionali, quando si sceglie di personalizzare uno schermo LCD, le eccezionali prestazioni visive che ne derivano si basano sulla precisa collaborazione di due componenti ottici fondamentali: la sorgente luminosa e la piastra guida della luce. In qualità di produttore esperto di display LCD, CNK Electronics comprende profondamente che l'uniformità della luminosità, la fedeltà dei colori e l'affidabilità strutturale di un eccellente modulo LCD dipendono tutti da una profonda comprensione e da un controllo preciso di questi elementi fondamentali.

I. Sorgente luminosa: il preciso motore di colore e luminosità

La sorgente luminosa è l'origine delle prestazioni del display. I suoi parametri tecnici definiscono direttamente le basi visive dello schermo LCD.

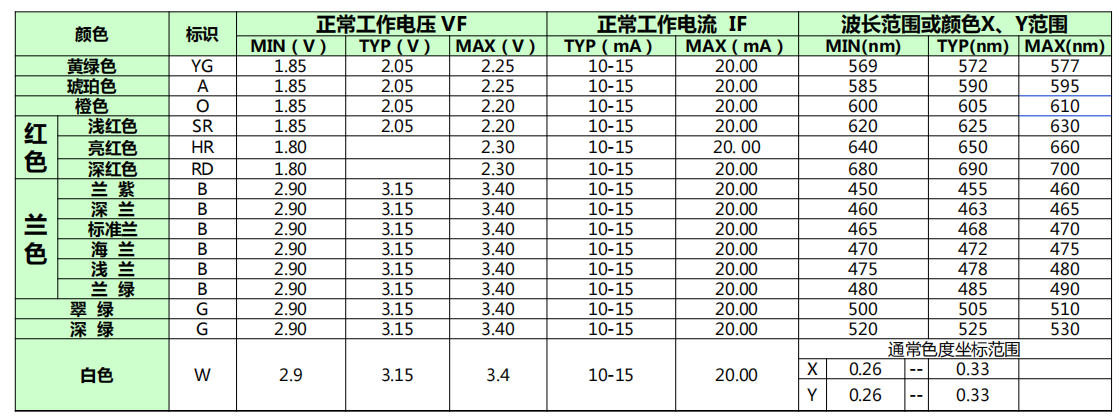

Definizione precisa della temperatura del colore: le coordinate cromatiche della sorgente luminosa controllano con precisione la tonalità del display. 0,25-0,29 indica il bianco freddo, 0,29-0,32 indica il bianco puro e 0,32-0,35 indica il bianco caldo. I produttori di display LCD professionali abbinano la temperatura di colore ottimale per diversi tipi di schermi LCD (ad esempio STN, VA) per migliorare l'esperienza visiva. Nei servizi LCD personalizzati, possiamo controllare rigorosamente la variazione da lotto a lotto delle coordinate del colore bianco entro △X=△Y ≤ 0,04.

Garanzia di uniformità della luminosità: garantiamo un'elevata uniformità della luminosità all'interno dello stesso lotto di moduli LCD, con stabilità della luminosità tra batch mantenuta entro il 75%-140% del valore delle specifiche, fornendo una garanzia affidabile per applicazioni di volume.

Corrispondenza scientifica della struttura ottica: per strutture diverse come la retroilluminazione inferiore e la retroilluminazione laterale, selezioniamo scientificamente LED con diversi angoli di visione (ad esempio 96° o 120°). Questa è la chiave per ottenere design ultrasottili o prestazioni ottiche specifiche e una considerazione fondamentale nella valutazione strutturale per personalizzare gli schermi LCD.

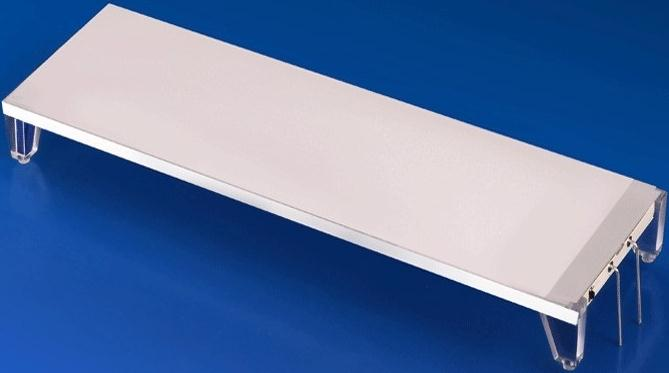

II. Piastra guida luce: il componente di precisione per ottenere un'emissione di luce uniforme

La piastra guida luce è responsabile della trasformazione delle sorgenti luminose puntiformi in una sorgente luminosa di superficie uniforme. Il suo design e il materiale sono fondamentali per le prestazioni ottiche.

Scienza dei materiali: la scelta precisa tra PMMA e PC

PMMA (acrilico): offre un'eccellente trasmissione della luce, adatta per la maggior parte dei prodotti commerciali a temperatura ambiente.

Materiale PC trasparente: come PC1250Y, con la sua elevata robustezza, resistenza alle alte temperature e eccellente flessibilità, è la scelta preferita per personalizzare gli schermi LCD utilizzati in applicazioni ad ampia temperatura o con struttura complessa come display industriali e automobilistici. Un metodo di identificazione semplice: il materiale PC può essere tagliato in strisce estensibili, mentre il PMMA è fragile e si rompe facilmente.

Design a motivo di punti: il segreto microscopico dell'uniformità ottica

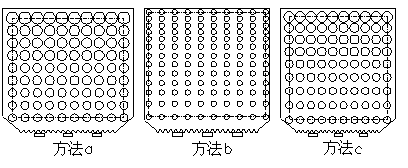

Il motivo puntinato di precisione sulla superficie inferiore della piastra di guida della luce è la tecnologia principale per interrompere la riflessione interna totale e ottenere un'emissione di luce uniforme. Tra questi, il disegno a punti circolari è la soluzione più utilizzata e affidabile, che coinvolge principalmente tre metodi scientifici:

Metodo A (passo costante, dimensione punto variabile): la distanza tra i centri dei punti rimane costante. Partendo dal lato LED, il diametro dei punti aumenta gradualmente. Questo metodo è relativamente semplice nella progettazione.

Metodo B (dimensione punto costante, passo variabile): il diametro dei punti rimane costante. Partendo dal lato LED, la spaziatura di distribuzione tra i punti diminuisce gradualmente, rendendo il pattern più denso.

Metodo C (dimensione dei punti variabile e passo variabile): partendo dal lato LED, sia il diametro dei punti che la spaziatura di distribuzione diminuiscono gradualmente. Questo schema consente una guida più raffinata e graduale del percorso della luce, con conseguente uniformità superiore rispetto ai primi due metodi a variabile singola, che rappresentano un livello più elevato di competenza di progettazione.

III. Produzione professionale, che consente display ottici di precisione

Dal controllo preciso dello spettro della sorgente luminosa alla selezione scientifica dei materiali delle piastre guida luce e alla progettazione a livello di micron della struttura del modello di punti (in particolare lo schema di dimensioni e passo variabili che persegue la massima uniformità), ogni passaggio riflette una profonda comprensione della fisica ottica e una precisa padronanza dei processi di produzione. CNK Electronics integra profondamente queste tecnologie fondamentali dei dispositivi ottici per fornire ai clienti soluzioni complete, dai prodotti standard agli schermi LCD profondamente personalizzati.
