Tecnologia di retroilluminazione: il componente principale che determina le prestazioni del display LCM

  Nel campo dei display a cristalli liquidi, il modulo a cristalli liquidi (LCM) è un prodotto a livello di sistema altamente integrato. Non si tratta semplicemente dello schermo LCD stesso, ma di una soluzione completa che integra con precisione componenti come il dispositivo di visualizzazione a cristalli liquidi, i circuiti integrati dei driver, il PCB e la fondamentale retroilluminazione. In qualità di produttore di display LCD professionale, comprendiamo che la qualità della retroilluminazione come accessorio principale determina direttamente le prestazioni visive finali e l'affidabilità dell'LCM.

Controluce: il "Light Engine" e il fondamento ottico del LCM

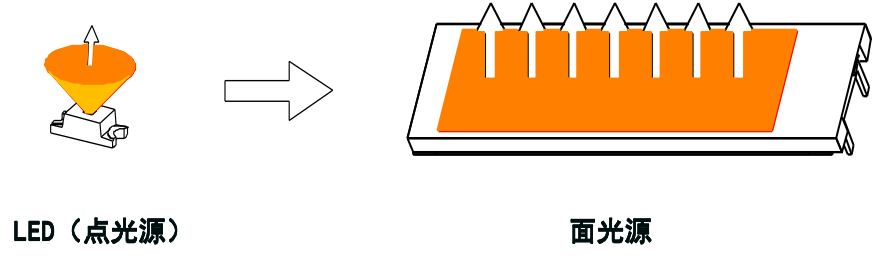

Una retroilluminazione è un sistema di illuminazione situato dietro lo schermo LCD. La sua funzione principale è trasformare una sorgente luminosa puntiforme o lineare in una sorgente luminosa superficiale altamente uniforme. Poiché il materiale a cristalli liquidi in sé non emette luce, il display si basa interamente sull'illuminazione fornita dalla retroilluminazione per la modulazione. Pertanto, le caratteristiche ottiche della retroilluminazione, tra cui luminosità, uniformità, temperatura del colore e consumo energetico, costituiscono la base per valutare le prestazioni complessive di un modulo LCD.

Decostruzione tecnica: il sistema materiale e i principi fondamentali della retroilluminazione

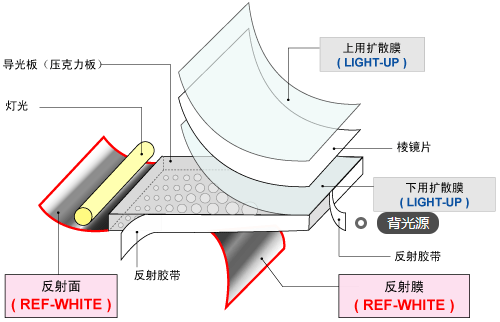

Una retroilluminazione ad alte prestazioni è la cristallizzazione della moderna scienza dei materiali e dell'ottica di precisione. È composto principalmente da materiali di base come la sorgente luminosa (LED/EL/CCFL), la piastra guida luminosa, il set di pellicole ottiche, il telaio strutturale e la barra luminosa/pannello lampada.

La sorgente luminosa è l'origine della luce e determina la temperatura del colore di base, la luminosità e la durata della retroilluminazione.

La piastra di guida della luce è l'elemento centrale per ottenere l'uniformità della luce. I punti microstrutturati sulla superficie inferiore, formati mediante stampa o stampaggio di precisione, sono responsabili della diffusione di punti o linee in un piano uniforme di luce. Tra questi, i punti stampati di precisione offrono tipicamente prestazioni ottiche superiori rispetto a quelli stampati tradizionali.

Il set di pellicole ottiche (comprese pellicole diffusori, pellicole per l'ottimizzazione della luminosità, fogli riflettenti, ecc.) funge da "gestore" del percorso luminoso, lavorando in sinergia per eliminare i punti luminosi, migliorare l'efficienza dell'emissione luminosa frontale e garantire l'uniformità attraverso gli angoli di visione.

Il telaio strutturale e il pannello luminoso forniscono un supporto meccanico stabile e collegamenti elettrici affidabili.

La combinazione e il design di questi materiali servono direttamente due principi operativi tradizionali: retroilluminazione a illuminazione diretta e retroilluminazione a illuminazione laterale. La retroilluminazione a illuminazione diretta posiziona una serie di LED direttamente sotto la piastra guida luce per l'illuminazione diretta, offrendo elevata luminosità ed eccellente potenziale per il controllo dell'attenuazione locale. La retroilluminazione edge-lit posiziona le barre luminose a LED sui lati della piastra guida luce; la luce entra dal bordo e viene riflessa in avanti dai punti all'interno della piastra guida, rendendola fondamentale per ottenere design ultrasottili.

Selezione del percorso tecnologico: applicazioni differenziate di LED, EL e CCFL

Diverse tecnologie di sorgenti luminose conferiscono caratteristiche distinte ai retroilluminatori, soddisfacendo le diverse richieste del mercato:

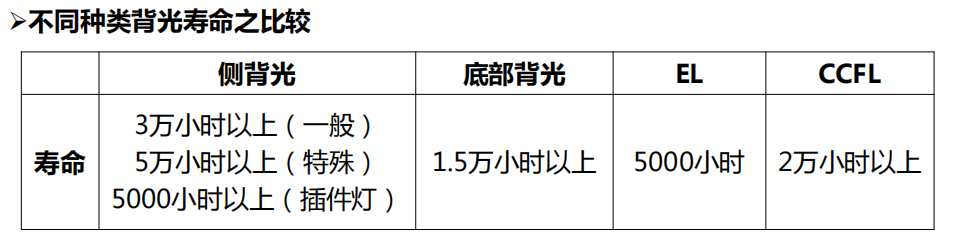

Retroilluminazione a LEDè diventato il mainstream assoluto in applicazioni che vanno dall'elettronica di consumo ai display industriali, grazie alla sua elevata luminosità, lunga durata (oltre 30.000 ore per edge-lit), basso consumo energetico e vantaggi del fattore di forma sottile.

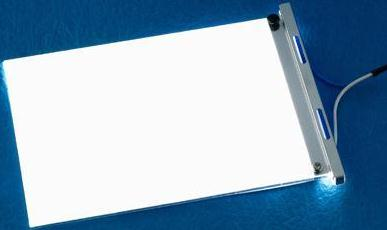

Retroilluminazione EL (elettroluminescente)., con il suo profilo ultrasottile, l'assoluta uniformità della superficie e la natura flessibile e pieghevole, rimane indispensabile per specifici schermi LCD personalizzati e applicazioni di visualizzazione flessibili.

Retroilluminazione CCFL (lampada fluorescente a catodo freddo)., sebbene in gran parte sostituito dai LED nei settori consumer, mantiene ancora un valore applicativo in alcune aree di visualizzazione professionali grazie alla sua eccellente saturazione e uniformità del colore.

Conclusione: la tecnologia di retroilluminazione è fondamentale per aumentare il valore LCM

  In sintesi, una retroilluminazione è ben lungi dall’essere un semplice componente di illuminazione. Dalla complessa composizione dei materiali e i precisi principi di funzionamento al percorso tecnologico della sorgente luminosa che influenza il colore, il consumo energetico e il fattore di forma, ogni aspetto della sua progettazione e selezione partecipa profondamente alla definizione delle prestazioni finali di un modulo LCD. Per i produttori di display LCD che perseguono prestazioni di visualizzazione superiori, una profonda esperienza nella tecnologia di retroilluminazione è la base per ottenere la differenziazione del prodotto, soddisfare le richieste di schermi LCD personalizzati di fascia alta e garantire che ogni schermo LCD fornisca risultati visivi ottimali. Comprendere la tecnologia di retroilluminazione significa quindi comprendere il nocciolo della qualità del display LCM.
