Pellicole ottiche nei moduli di retroilluminazione: tecnologie chiave che illuminano ogni schermo LCD

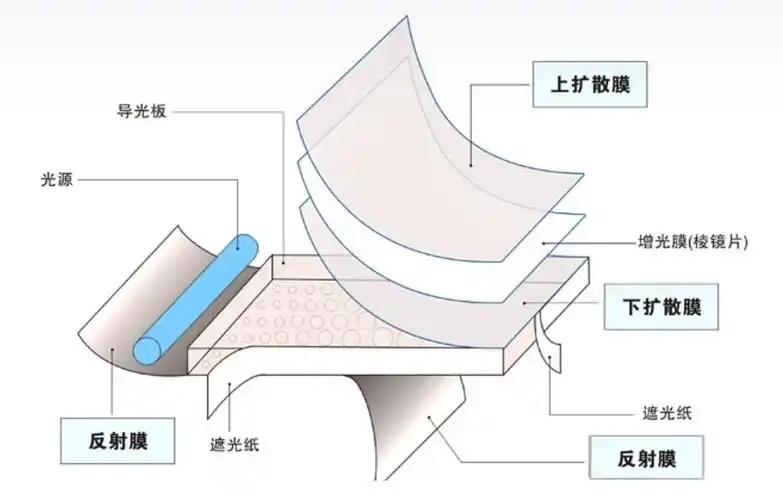

Nel mondo dei display a cristalli liquidi (LCD), il modulo di retroilluminazione è uno dei componenti principali che determinano le prestazioni del display. In qualità di produttore di display LCD, CNK Electronics Co., Ltd. comprende che una retroilluminazione non è semplicemente un componente della sorgente luminosa. Si tratta di una tecnologia chiave che, attraverso un preciso design ottico, trasforma le sorgenti luminose puntiformi in un'illuminazione superficiale uniforme, ad alta luminosità e ad alto contrasto, conferendo così agli schermi LCD la loro vivida vita visiva. Soprattutto oggi, con la crescente domanda del mercato di LCD personalizzati, le prestazioni ottiche del modulo di retroilluminazione sono diventate un fattore cruciale per ottenere effetti di visualizzazione differenziati. Questa prestazione dipende in gran parte da una serie di pellicole ottiche perfettamente coordinate al suo interno. Funzionano come la "rete neurale" della retroilluminazione, controllando meticolosamente la direzione, l'efficienza e l'uniformità della luce.

Foglio riflettente: il fondamento dell'efficienza luminosa

Nella parte inferiore del modulo di retroilluminazione, il foglio riflettente funge da "fondamento dell'efficienza luminosa", responsabile del reindirizzamento della luce diffusa nella piastra guida della luce per migliorarne l'utilizzo. A seconda dei requisiti applicativi, i riflettori sono principalmente classificati come segue:

Riflettore bianco:Come la serie E20, RW, con spessore compreso tra 0,05~0,2 mm, riflettività intorno all'80%~90% e con una certa trasmissione della luce. Adatto per la maggior parte dei modelli di retroilluminazione standard.

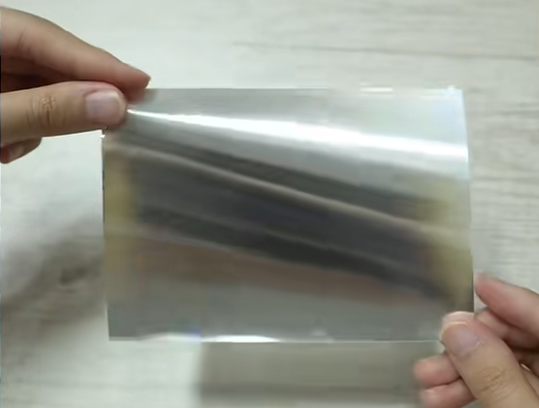

Riflettore argento:Tipicamente bianco da un lato e argento dall'altro, molto sottile (0,04~0,065 mm), con elevata efficienza di riflessione (90%~98%) ed eccellenti proprietà di blocco della luce. Spesso utilizzato in scenari che richiedono elevata luminosità.

Riflettore a pellicola multistrato (ESR):Utilizza la tecnologia della pellicola multistrato, integrando oltre mille strati entro 65 micron. Non contiene metallo ma ha un aspetto metallico simile a uno specchio. Essendo un riflettore ad alta efficienza, ESR raggiunge una riflettività superiore al 98% sull'intero spettro della luce visibile, rendendolo ideale per i sistemi di retroilluminazione ad alte prestazioni.

Quando si personalizzano i moduli LCD, la scelta del foglio riflettente influisce direttamente sull'uniformità della retroilluminazione e sull'efficienza energetica, rappresentando il primo passo nella progettazione ottica.

Pellicola che blocca la luce/foglio di alluminio (ALF): controllo della luce e dei confini delle interferenze

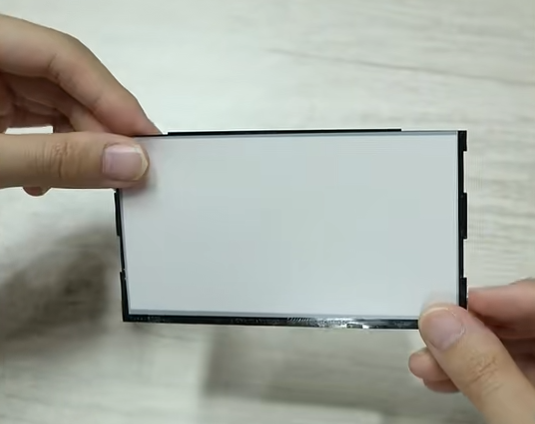

Le pellicole che bloccano la luce vengono utilizzate principalmente per prevenire perdite di luce dai lati della retroilluminazione e possono fornire schermatura elettromagnetica. I tipi comuni includono:

Drago d'argento brillante:Superficie brillante, spessore 0,05-0,1 mm, buone proprietà di blocco della luce e conduttività. Adatto per ambienti industriali che richiedono schermatura contro le interferenze.

Drago argento opaco:Finitura relativamente opaca, sottile (tipicamente 0,05 mm per strato singolo), possiede una certa trasmissione della luce ed è conduttiva.

Striscia bordo bianca:Possiede una certa trasmissione luminosa, spessore 0,05-0,08 mm, non conduttivo. Comunemente utilizzato nell'elettronica di consumo generale.

Nastro adesivo monoadesivo bianco e nero:Può essere applicato ai lati della retroilluminazione quando vi sono severi requisiti di non conduttività e assenza di perdite di luce laterale.

Questi materiali svolgono il ruolo di "guardiani ottici" nel design della cornice degli schermi LCD, garantendo l'assenza di interferenze di luce diffusa all'esterno dell'area di visualizzazione.

Foglio diffusore: creazione di una tela leggera uniforme

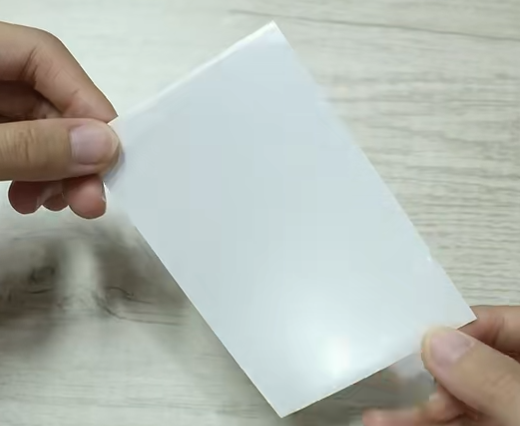

Essendo il "maestro omogeneizzante" tra le pellicole ottiche, il foglio diffusore disperde la luce attraverso la foschia, eliminando tracce di sorgenti luminose puntiformi per creare un'emissione di retroilluminazione morbida e uniforme. A seconda del tipo di retroilluminazione e dell'applicazione, i diffusori si dividono in:

Diffusore di retroilluminazione inferiore:Di solito ha adesivo su un lato, opacità elevata (~90%), trasmittanza solo circa il 40%; spessore tipicamente compreso tra 0,18 e 0,3 mm per la retroilluminazione inferiore. Modelli comuni: MB433P, MB533.

Diffusore di retroilluminazione laterale:Lo spessore comunemente utilizzato è 0,09 mm. Modelli comuni: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Trasmittanza 65%-80%, foschia 75%-90%.

Diffusori di retroilluminazione dello schermo a colori: in genere utilizzano un design a due fogli:

Diffusore inferiore:Posizionato tra la piastra guida luce e la pellicola di miglioramento della luminosità (BEF), omogeneizza la luce emessa dalla piastra guida luce. Materiale comunemente utilizzato: t=0,065 mm, opacità relativamente elevata (~84%), elevata trasmittanza (~98%).

Diffusore superiore:Posizionato sopra il BEF, svolge un ruolo protettivo e aiuta a prevenire l'effetto moiré. Materiale comunemente usato: t=0,05 mm, opacità relativamente bassa (~29%), trasmittanza 90%.

La corretta selezione e combinazione dei fogli diffusori sono fondamentali per garantire una visualizzazione uniforme e priva di macchie nei moduli LCD.

Pellicola per il miglioramento della luminosità (BEF): il motore ottico per aumentare la luminosità

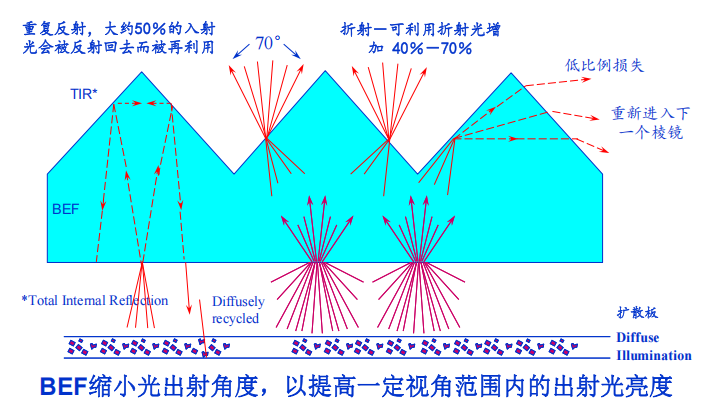

Per gli schermi TFT a colori e altri schermi LCD, la luminosità è una specifica fondamentale. Agendo come "amplificatore di luminosità" tra le pellicole ottiche, il BEF concentra la luce diffusa attraverso una speciale struttura a prisma, con ciascuna pellicola che fornisce un guadagno di luminosità di circa il 40%-50%. L'utilizzo di due pellicole in combinazione può moltiplicare la luminosità. Il suo principio prevede l'utilizzo di una serie di microprismi per controllare il percorso della luce, facendo sì che la maggior parte della luce esca perpendicolarmente allo schermo, aumentando così significativamente la luminosità frontale senza modificare il consumo energetico. Il BEF è diventato un componente indispensabile nella retroilluminazione degli schermi a colori di fascia medio-alta, particolarmente ampiamente utilizzato negli LCD personalizzati ad alte prestazioni per applicazioni di controllo industriale, medicale, automobilistico e di altro tipo.
