Il collegamento di precisione: decifrare la tecnologia dei connettori in gomma conduttiva nei moduli display LCM

Nel mondo intelligente e interconnesso di oggi, interfacce di visualizzazione chiare e affidabili sono la pietra angolare dell'interazione uomo-macchina. Il vettore principale di questa esperienza è il modulo display a cristalli liquidi (LCM). Essendo il prodotto chiave fornito dai produttori di display LCD, LCM integra il dispositivo di visualizzazione a cristalli liquidi, il driver IC, il PCB, la retroilluminazione e i componenti strutturali in un'unica unità coesa, ottenendo la funzione completa di conversione dei segnali del circuito in immagini visive. Che si tratti di prodotti standard o di schermi LCD altamente personalizzati, la loro stabilità inizia dall'affidabilità di ogni punto di connessione all'interno dell'LCM. Tra questi, un componente apparentemente semplice ma cruciale, il connettore in gomma conduttiva (spesso chiamato striscia zebrata), funge da "ponte invisibile" che garantisce la trasmissione senza ostacoli del segnale tra lo schermo LCD e il circuito.

Connettori in gomma conduttiva: il "ponte di segnale" all'interno degli LCM

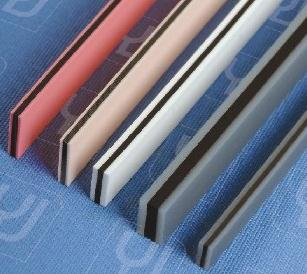

I connettori in gomma conduttiva, formati dalla laminazione alternata di strati conduttivi e isolanti, forniscono una connessione elettrica stabile tra lo schermo LCD e il PCB tramite compressione elastica. Le loro prestazioni determinano direttamente l'integrità e la chiarezza del segnale visualizzato.

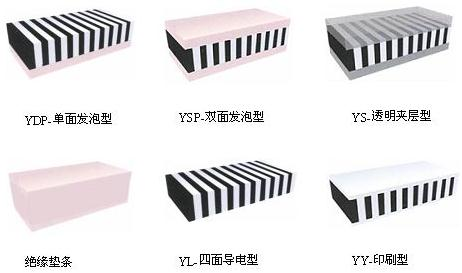

Selezione dei materiali: l'arte di bilanciare il silicone solido e il silicone espanso

Materiale in silicone solido:Offre una durezza moderata (35°~45°) e un costo inferiore. Tuttavia, è soggetto all'elettricità statica, che può attirare la polvere, richiedendo particolare attenzione alla pulizia dell'ambiente di assemblaggio.

Materiale in silicone espanso:Realizzato in silicone schiumoso, ha una consistenza più morbida (durezza 20°~30°), migliore resistenza alla deformazione ed è meno soggetto a contaminazione. È più adatto per applicazioni di moduli LCD di precisione con elevati requisiti di pulizia.

Parametri di progettazione di precisione: garantire connessioni affidabili

1. Passo dello strato conduttivo:I passi comuni sono 0,05 mm, 0,1 mm e 0,18 mm. Il progetto deve garantire che ciascuna piazzola PCB sia a contatto con almeno 3 strati di carbonio conduttivo (si consigliano 4-5 strati per un passo di 0,05 mm). Questo è un dettaglio rigorosamente controllato da CNK nella progettazione di schermi LCD personalizzati.

2. Larghezza dello strato conduttivo:La larghezza, compresa tra 0,4 mm e 1,0 mm, è correlata alla durezza del connettore e influisce sul design del rapporto di compressione complessivo. Gli ingegneri CNK effettuano selezioni mirate in base alla struttura del modulo (la larghezza di 0,6 mm è comune per i connettori ≤ 2,0 mm, 0,8 mm per quelli ≥ 2,0 mm).

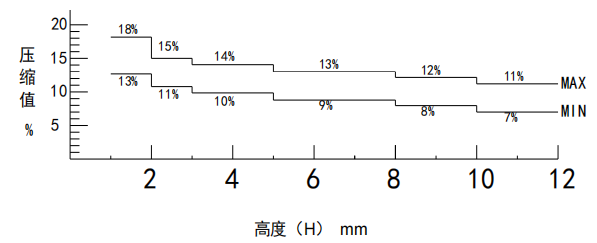

3. Controllo del rapporto di compressione:Il rapporto di compressione ideale è controllato tra il 10% e il 15%. Un rapporto inferiore al 10% può portare a un'impedenza di contatto instabile, mentre superiore al 15% può causare la deformazione del connettore o del PCB. CNK garantisce la corretta quantità di compressione attraverso il calcolo preciso dell'altezza di montaggio (h), garantendo affidabilità a lungo termine.

Dai display monocromatici di base alle complesse interfacce HMI, l'affidabilità di ogni modulo LCD si basa su una profonda comprensione e un controllo preciso dei componenti chiave come i connettori in gomma conduttiva. In qualità di produttore esperto di display LCD, CNK Electronics non solo approfondisce le proprietà dei materiali e la progettazione dei parametri per garantire bassa impedenza ed elevata stabilità nella trasmissione del segnale, ma estende anche questa padronanza dei dettagli a soluzioni LCD personalizzate complete. Riteniamo che siano questi "collegamenti di precisione" invisibili a connettere l'innovazione tecnologica con l'affidabilità della qualità, supportando CNK e i nostri clienti mentre avanziamo collettivamente verso un futuro di display più eccezionale.
