Cornice: analisi del componente strutturale fondamentale nei moduli LCD

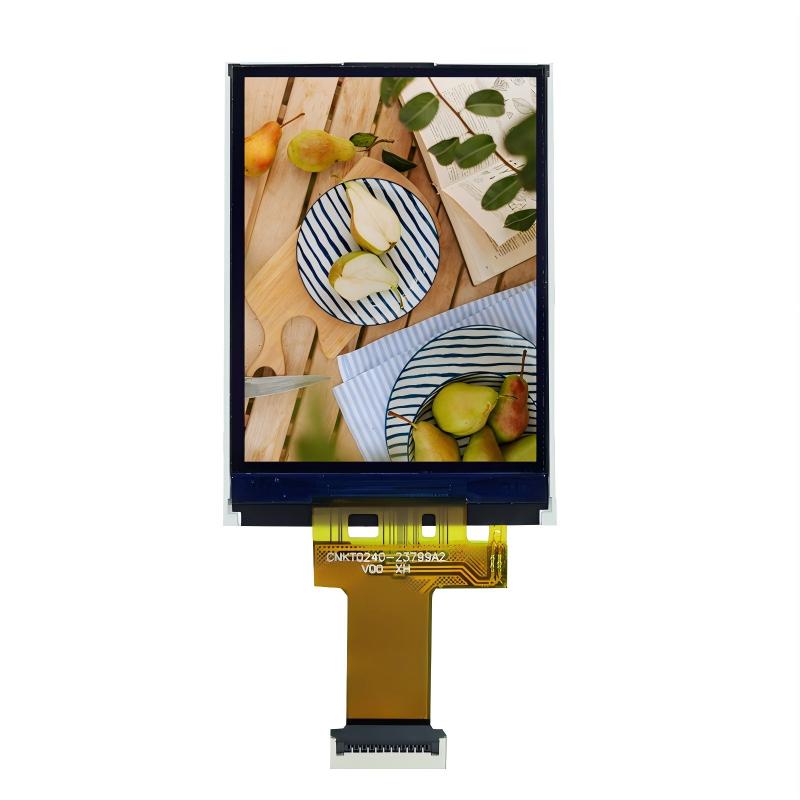

  Un modulo LCD (LCM) è un prodotto integrato che incapsula le funzionalità di visualizzazione in un modulo autonomo. Solitamente è costituito da uno schermo LCD, circuiti del driver PCB, un'unità di retroilluminazione, connettori e i componenti strutturali necessari. Come produttori di display LCD, quando progettiamo e produciamo vari schermi LCD standard e personalizzati, ciascun componente viene selezionato e ottimizzato in base alla sua funzione specifica. La lunetta (nota anche come struttura metallica o lunetta) è uno di questi accessori fondamentali che svolge un ruolo strutturale fondamentale.

I. Funzioni primarie della lunetta in un LCM

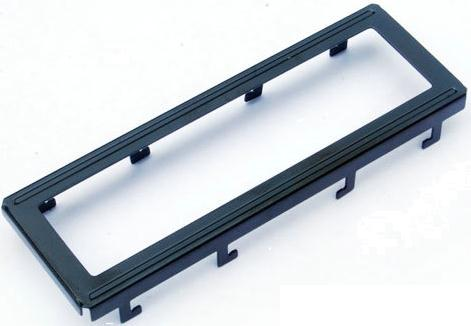

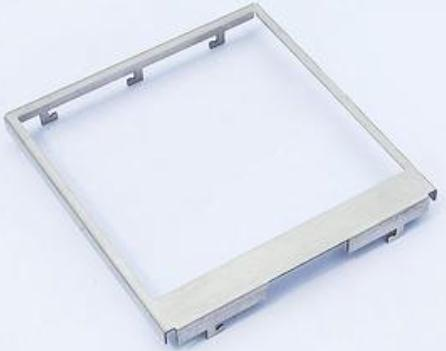

All'interno di un modulo LCD, la cornice svolge principalmente tre funzioni fisiche basilari ma cruciali:

Supporto meccanico e fissaggio

La cornice fornisce un telaio esterno rigido per i componenti interni relativamente fragili dell'LCM, come il vetro LCD, il PCB e l'unità di retroilluminazione. La rigidità offerta dal materiale metallico impedisce efficacemente al modulo di deformarsi o danneggiarsi a causa delle sollecitazioni durante il trasporto, l'assemblaggio o l'utilizzo, garantendo la stabilità strutturale complessiva. Per uno schermo LCD personalizzato, le dimensioni e la forma della cornice devono corrispondere esattamente al design complessivo.

Abilitazione della messa a terra e della schermatura elettromagnetica

In molti scenari applicativi, i moduli LCD devono possedere un certo livello di immunità alle interferenze elettromagnetiche. Collegando opportunamente la cornice alla linea di terra del sistema si forma un efficace strato schermante. Ciò aiuta a ridurre l'impatto delle interferenze esterne sui circuiti interni del driver e sopprime la dispersione del segnale del modulo, migliorando così le prestazioni complessive di compatibilità elettromagnetica (EMC) del prodotto finale.

Garantire l'affidabilità dei collegamenti elettrici

Nei progetti che utilizzano connettori in elastomero conduttivo (strisce zebrate) per collegare il pannello LCD al PCB del driver, la cornice, attraverso le sue dimensioni precise e la forza di serraggio, fornisce una compressione uniforme e stabile per queste strisce. Questa è la chiave per garantire una conduzione elettrica affidabile e una resistenza di contatto stabile tra le due parti, con un impatto diretto sulla stabilità dell'output del display.

II. Selezione del materiale della lunetta: bilanciamento della pratica ingegneristica

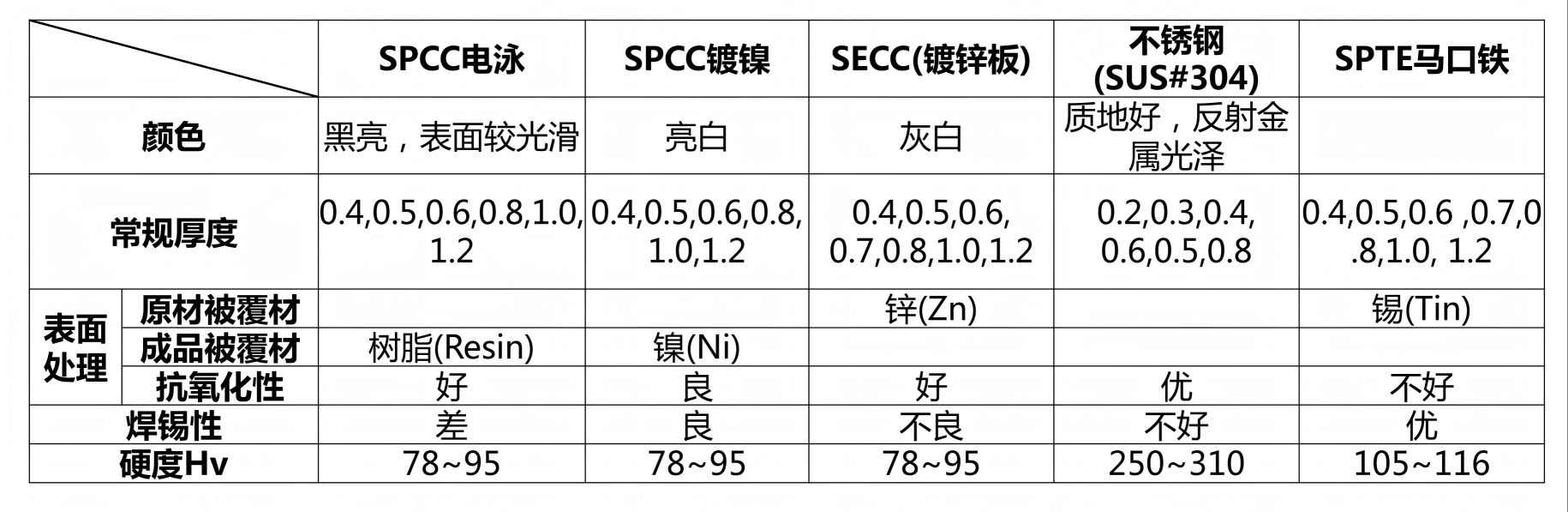

Le prestazioni, il costo e l'idoneità di una lunetta dipendono dal materiale di base e dalla finitura superficiale. Sulla base di una lunga esperienza di produzione, diversi tipi di moduli LCD e ambienti applicativi corrispondono tipicamente alla seguente logica di selezione dei materiali:

SPCC (acciaio laminato a freddo, con finitura elettroforetica nera)

L'opzione più convenzionale ed economica. Ampiamente utilizzato negli LCM mono sensibili ai costi e in alcuni moduli TFT di piccole dimensioni. La finitura nera elettroforetica fornisce una resistenza alla ruggine di base e un aspetto nero uniforme, ma la sua superficie ha scarsa saldabilità.

SPCC (con finitura nichelata)

Selezionato quando alcune parti della cornice (come i perni di montaggio) devono essere saldate direttamente sul PCB principale. Lo strato nichelato offre migliore saldabilità e resistenza all'ossidazione.

SECC (Lamiera di acciaio zincato)

Comunemente utilizzato nei moduli display TFT di dimensioni maggiori. Lo strato superficiale di zinco gli conferisce eccellenti proprietà anticorrosione, rendendolo adatto a prodotti che richiedono una maggiore affidabilità ambientale a lungo termine, sebbene la sua superficie non sia ideale per la saldatura diretta.

CHP (banda stagnata)

Scelto quando il progetto richiede che la cornice abbia un gran numero di pin da saldare e dove la qualità e l'efficienza del giunto di saldatura sono fondamentali. Offre una saldabilità ottimale, ma il materiale di base stesso ha una resistenza alla ruggine media.

Acciaio inossidabile (ad esempio SUS304)

Applicato in campi con requisiti speciali, come apparecchiature mediche, per esterni o industriali di fascia alta. Questi scenari richiedono materiali con eccezionali standard di resistenza alla corrosione, resistenza e pulizia, ma anche il costo è significativamente più elevato.

III. Dettagli di design pragmatici

Il design della lunetta incarna considerazioni ingegneristiche pragmatiche. Un dettaglio tipico è che le dimensioni della cavità interna della cornice sono solitamente 0,1-0,2 mm più grandi per lato rispetto alle dimensioni esterne del vetro LCD. Questo divario non è una svista; è destinato a soddisfare le inevitabili tolleranze di produzione e assemblaggio e a prevenire lo sviluppo di stress dovuto ai diversi coefficienti di dilatazione termica del metallo e del vetro durante i cambiamenti di temperatura, che potrebbero portare alla rottura dello schermo LCD.

Dietro ogni schermo LCD personalizzato si nasconde un design della cornice che rappresenta una soluzione pragmatica risultante da un compromesso completo tra requisiti applicativi, fattibilità della produzione, resistenza strutturale e costo complessivo.

Conclusione

Per i produttori di display LCD come CNK Electronics, produrre un modulo LCD affidabile significa avere una conoscenza approfondita e un controllo preciso su ogni componente fondamentale come la cornice. Il valore della lunetta non risiede nei concetti tecnologici avanzati, ma nell'affidabilità e nella stabilità della sua implementazione funzionale. È attraverso questa solida conoscenza degli aspetti fondamentali che possiamo garantire che ogni schermo LCD che forniamo, sia esso un prodotto standard o un LCD profondamente personalizzato, funzioni in modo stabile e duraturo nell'ambito dell'applicazione prevista.
