Demistificazione della tecnologia LCD: dai principi di funzionamento alle pratiche applicative

  Nei moderni dispositivi elettronici, lo schermo a cristalli liquidi (LCD) funge da componente principale dell'interazione uomo-computer e le sue prestazioni influiscono direttamente sull'esperienza dell'utente. Comprendere i principi di funzionamento e le caratteristiche degli LCD è fondamentale per selezionare il modulo LCD giusto.

Principi del display LCD: il controllo preciso della luce e dell'elettricità

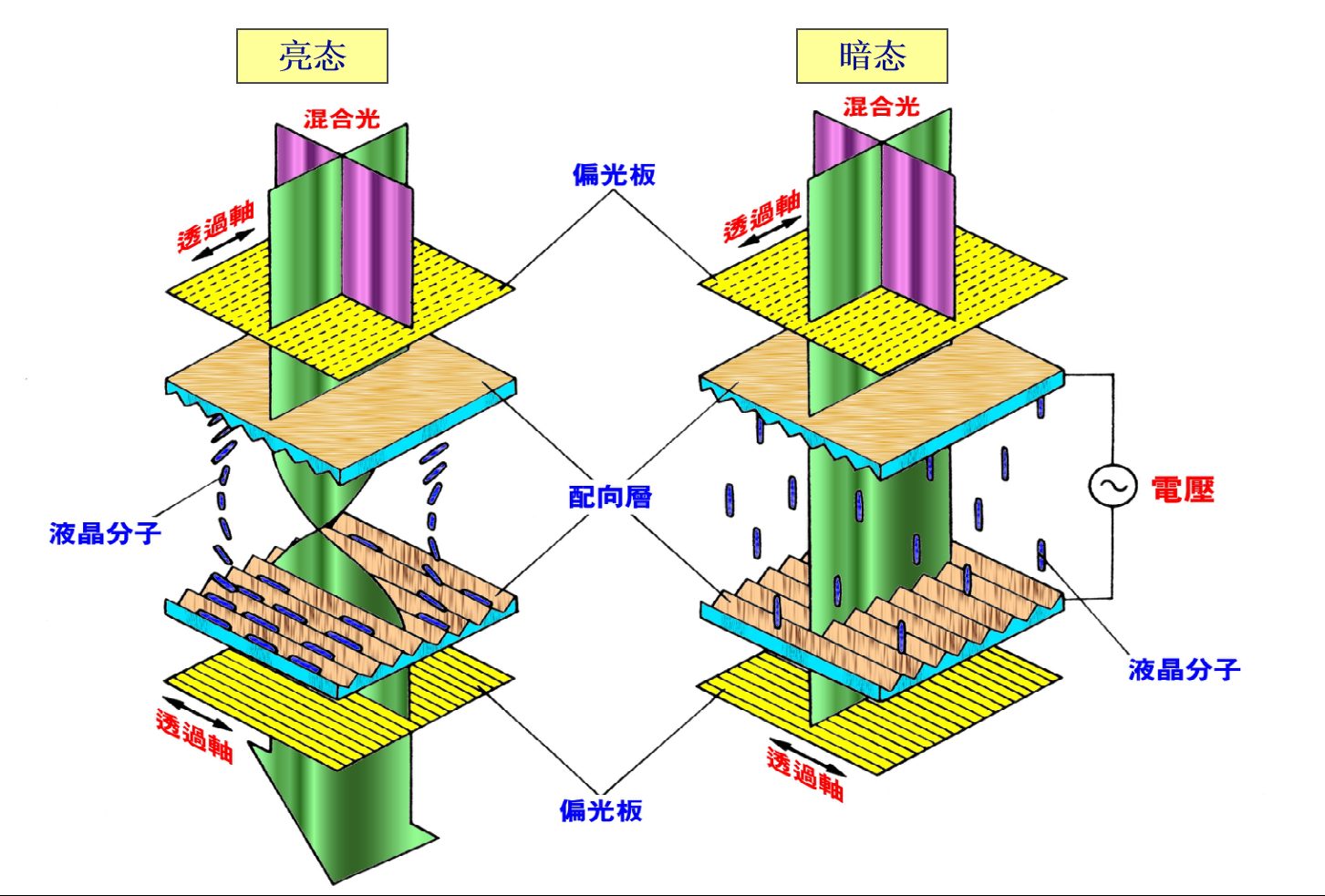

  L'essenza dell'LCD sta nel controllare con precisione se la luce passa attraverso utilizzando un campo elettrico. La sua struttura centrale comprende polarizzatori, strati di allineamento e molecole di cristalli liquidi.

  Nello stato luminoso (stato di non visualizzazione), le molecole di cristalli liquidi mantengono una disposizione regolare e attorcigliata di 90 gradi. La luce incidente viene polarizzata dopo essere passata attraverso l'asse di trasmissione del polarizzatore anteriore. Quando questa luce polarizzata passa attraverso lo strato di cristalli liquidi, la sua direzione di polarizzazione ruota di 90 gradi insieme alla struttura di torsione molecolare, allineandosi con l'asse ottico del polarizzatore posteriore e trasmettendo per formare lo stato luminoso.

La progettazione precisa della frequenza di pilotaggio è particolarmente critica. I moderni schermi LCD utilizzano principalmente la guida dinamica multiplex. La frequenza della tensione CA applicata agli elettrodi LCD deve essere rigorosamente controllata entro l'intervallo 32-100 Hz. Una frequenza eccessivamente elevata impedisce al condensatore a cristalli liquidi di caricarsi e scaricarsi fino alla saturazione, aumentando il consumo di energia elettrica; una frequenza eccessivamente bassa provoca uno sfarfallio notevole del display. L'eccellente progettazione del modulo LCD deve ottimizzare questo parametro in base all'area di visualizzazione e all'applicazione specifica.

  Questo meccanismo di risposta fotoelettrica del tipo TN con display positivo consente una visualizzazione grafica complessa controllando con precisione la tensione di ciascun pixel.

Chiave applicativa: pratiche ingegneristiche per garantire una visualizzazione stabile

Nelle applicazioni pratiche, diversi fattori chiave influiscono direttamente sulle prestazioni e sulla durata dello schermo LCD:

La progettazione precisa della frequenza di pilotaggio è particolarmente critica. I moderni schermi LCD utilizzano principalmente la guida dinamica multiplex. La frequenza della tensione CA applicata agli elettrodi LCD deve essere rigorosamente controllata entro l'intervallo 32-100 Hz. Una frequenza eccessivamente elevata impedisce al condensatore a cristalli liquidi di caricarsi e scaricarsi fino alla saturazione, aumentando il consumo di energia elettrica; una frequenza eccessivamente bassa provoca uno sfarfallio notevole del display. L'eccellente progettazione del modulo LCD deve ottimizzare questo parametro in base all'area di visualizzazione e all'applicazione specifica.

La protezione elettrostatica è altrettanto importante. Nello stato non operativo, il circuito integrato di guida dovrebbe mantenere un percorso di scarica per evitare che l'accumulo elettrostatico a lungo termine possa compromettere la durata del dispositivo. Allo stesso tempo, è necessario garantire che il circuito di pilotaggio elimini completamente qualsiasi componente CC, poiché eventuali residui di CC ridurranno notevolmente la durata dello schermo LCD.

Per quanto riguarda l'adattabilità ambientale, sebbene i produttori aggiungano stabilizzatori ai materiali, si consiglia comunque di evitare un'esposizione prolungata alla luce solare diretta per prolungare la durata del dispositivo di visualizzazione.

Il valore della produzione professionale

  Essendo il componente principale della tecnologia di visualizzazione, le prestazioni di uno schermo LCD dipendono dalle capacità tecniche e ingegneristiche del produttore. I produttori di display LCD professionali possono fornire ai clienti servizi di personalizzazione approfondita degli schermi LCD, dall'ottimizzazione dei parametri di guida alle regolazioni dell'adattabilità ambientale, garantendo che ciascun modulo LCD funzioni in modo ottimale in applicazioni specifiche.

A proposito di CNK

  Fondata a Shenzhen nel 2010, CNK Electronics (CNK in breve) ha ampliato la fabbrica leader a livello mondiale a Longyan, Fujian nel 2019. È un'impresa specializzata e innovativa specializzata nella progettazione, sviluppo, produzione e vendita di prodotti di visualizzazione. CNK offre ai clienti una gamma completa di moduli display, soluzioni e servizi convenienti di piccole e medie dimensioni con una qualità eccellente in tutto il mondo. Orientata alla tecnologia e all'alta qualità, CNK mantiene lo sviluppo sostenibile, lavora per offrire ai clienti servizi migliori e stabili.
