Decodifica della tecnologia LCD Core: dalla struttura di base alle soluzioni personalizzate

  Nell'era odierna della trasformazione intelligente e digitale, gli schermi LCD fungono da componenti fondamentali dell'interazione uomo-macchina e sono ampiamente utilizzati nel controllo industriale, nelle apparecchiature mediche, nell'elettronica di consumo e in altri campi. Questo articolo ti porterà ad esplorare in modo approfondito la struttura di base, i materiali chiave e le caratteristiche tecniche degli LCD, dimostrando al tempo stesso come gli schermi LCD personalizzati possano soddisfare diversi requisiti applicativi.

I. Struttura di base dei display LCD

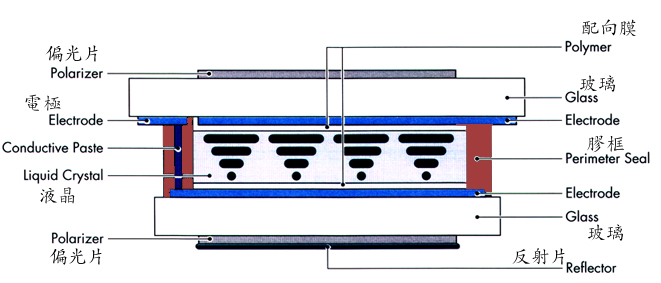

  La struttura centrale degli LCD è costituita da molteplici materiali laminati con precisione, tra cui polarizzatori, elettrodi, pasta conduttiva, cristalli liquidi, pellicole di allineamento, substrati di vetro, guarnizioni perimetrali e riflettori. Ogni strato di materiale svolge funzioni uniche:

Polarizzatoricontrollare la direzione di polarizzazione della luce;

Elettrodiguidare le molecole di cristalli liquidi a ruotare applicando tensione;

Cristallo liquidofunge da mezzo di risposta elettro-ottico, fondamentale per la visualizzazione delle immagini;

Substrati di vetronon solo forniscono supporto ma trasportano anche strati conduttivi ITO.

 Questa struttura multistrato garantisce che gli LCD raggiungano un contrasto elevato e una visualizzazione stabile con un basso consumo energetico, ponendo una solida base per vari moduli LCD.

II. Differenze di materiale nei display LCD TN, HTN e STN

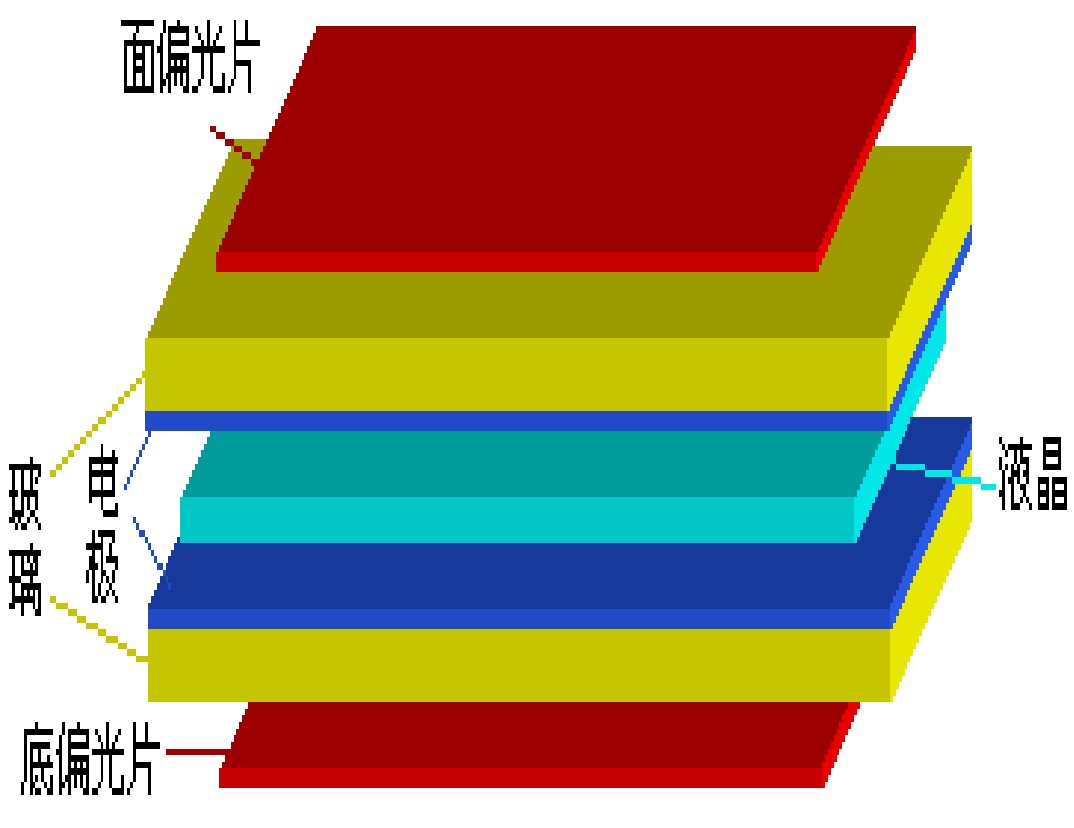

  In base alle diverse disposizioni delle molecole di cristalli liquidi, gli LCD possono essere classificati nei tipi TN, HTN e STN. I materiali principali includono polarizzatori superiori, vetro, elettrodi, cristalli liquidi e polarizzatori inferiori. Ad esempio, i display STN migliorano significativamente gli angoli di visione e il contrasto ottimizzando l'angolo di torsione delle molecole di cristalli liquidi, rendendoli adatti a scenari di visualizzazione ad alto contenuto informativo. I produttori di display LCD professionali garantiscono velocità di risposta, angoli di visione e affidabilità ottimali per ogni schermo LCD regolando in modo flessibile le combinazioni di materiali.

III. Materiali principali: vetro ITO e polarizzatori

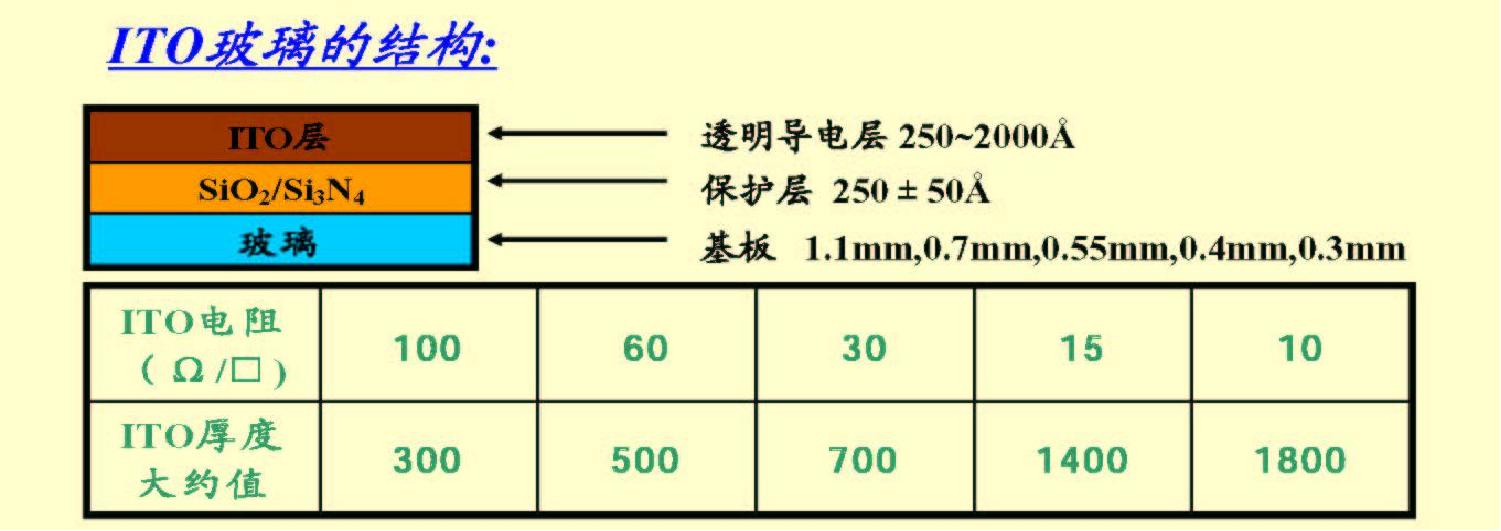

Vetro IT:Essendo il substrato conduttivo trasparente per gli LCD, lo spessore dello strato ITO è direttamente correlato al suo valore di resistenza. Ad esempio, quando la resistenza ITO è 10Ω, lo spessore può raggiungere 1800Å. Inoltre, gli strati protettivi SiO2 o Si3N4 prevengono efficacemente la penetrazione degli ioni, prolungando la durata dei moduli LCD. L'uso di substrati in vetro borosilicato soddisfa i requisiti di display ultrasottili e di lunga durata migliorando la trasmissione della luce e la durezza.

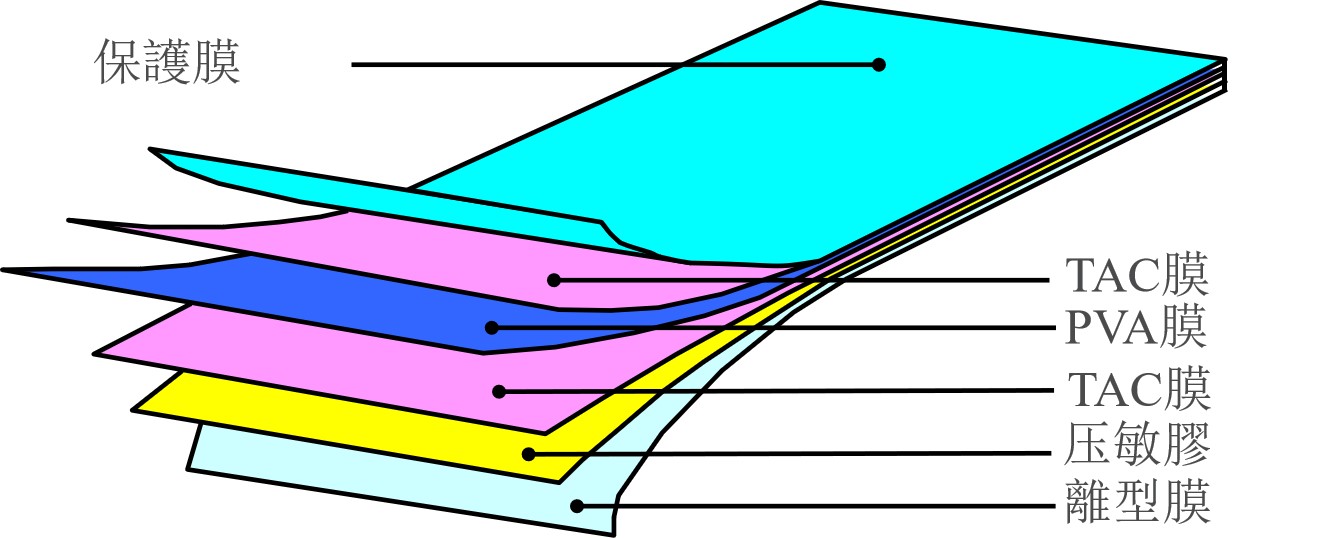

Polarizzatori:La loro struttura comprende pellicole protettive, pellicole TAC, pellicole PVA, adesivi sensibili alla pressione e pellicole distaccanti. La durata dei polarizzatori influisce direttamente sull'affidabilità dell'LCD. Il settore offre molteplici opzioni di valutazione della durabilità:

Grado standard: resistenza al calore secco 70°C×500HR, calore umido 40℃, 90%RH, 500H

Grado di elevata durabilità: resistenza al calore secco 90°C×500HR, calore umido 80℃, 90%RH, 500H

 Questo vantaggio materiale consente agli schermi LCD personalizzati di funzionare stabilmente anche in ambienti estremi, adatti per applicazioni come il controllo industriale e le apparecchiature esterne.

IV. PersonalizzatoSoluzioni:Soddisfare diverse esigenze applicative

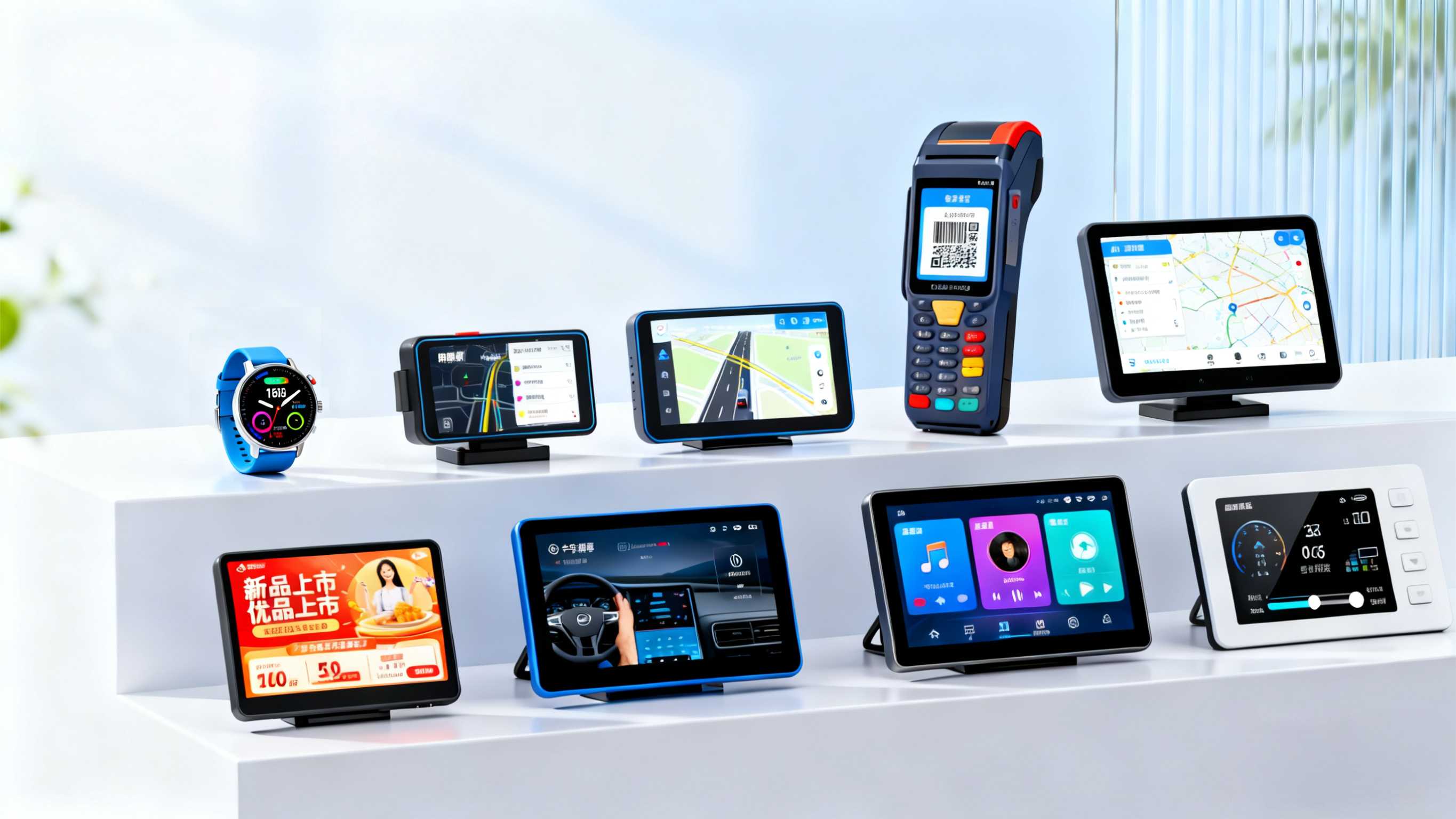

  Regolando la resistenza del vetro ITO, la durata del polarizzatore e i tipi di cristalli liquidi, è possibile fornire schermi LCD e moduli LCD completamente personalizzaticlienti.Che si tratti di moduli TFT ad alta risoluzione o di soluzioni OLED a basso consumo, è possibile ottenere una corrispondenza precisa per aiutare i clienti a migliorare la competitività del prodotto.

Conclusione

  La tecnologia LCD continua a guidare l'innovazione nel settore dei display con le sue caratteristiche mature, stabili e personalizzabili. In qualità di produttore di display LCD professionale, CNK Electronics conosce a fondo le strutture e i processi dei materiali, impegnandosi a fornire ai clienti globali moduli LCD di alta qualità e schermi LCD personalizzati. Se stai cercando soluzioni di visualizzazione affidabili, non esitare a contattarci: creiamo per te esperienze di visualizzazione eccellenti con la nostra competenza professionale!
