L'arte della visualizzazione di precisione: decodifica dei parametri tecnici fondamentali degli schermi LCD

Nell'era odierna del rapido sviluppo di dispositivi intelligenti, lo schermo LCD funge da interfaccia principale per l'interazione uomo-computer e le sue prestazioni determinano direttamente la qualità dell'esperienza dell'utente. Sia nell'elettronica di consumo che nel controllo industriale, le esigenze in termini di prestazioni dei display sono sempre più rigorose. In qualità di produttori di display LCD professionali, comprendiamo profondamente che una comprensione approfondita della tecnologia LCD è la base per fare scelte e progetti corretti. Questo articolo analizzerà sistematicamente gli indicatori tecnici chiave che determinano la qualità di un modulo LCD.

1. Caratteristica della risposta elettro-ottica: il fondamento fisico del controllo del display

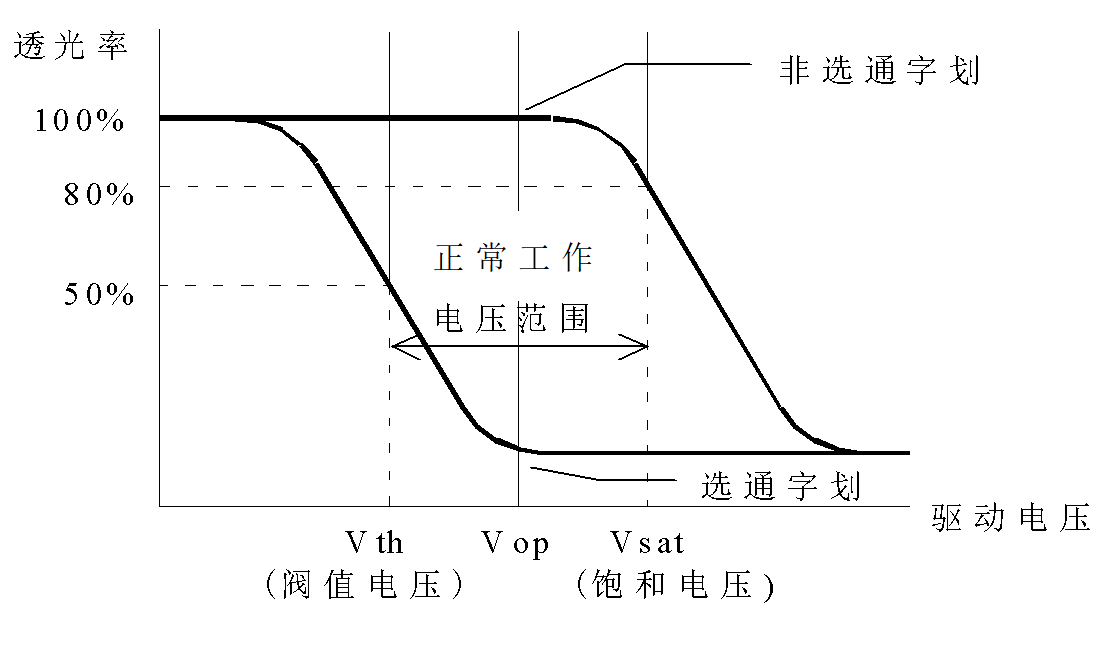

La caratteristica di risposta elettro-ottica è il nucleo fisico della tecnologia dei display a cristalli liquidi. Descrive con precisione la relazione funzionale tra la trasmittanza di uno schermo LCD e la tensione di pilotaggio applicata. Questa curva caratteristica non lineare è la base per ottenere livelli di scala di grigi e visualizzazione delle immagini. Una risposta elettro-ottica ben ottimizzata significa tensione di pilotaggio inferiore, rapporto di contrasto più elevato e riproduzione dei colori più accurata: è il punto di partenza per tutti i progetti di display di fascia alta.

2. Rapporto di contrasto: l'elemento principale della chiarezza visiva

Il rapporto di contrasto, definito come il rapporto di luminanza tra lo stato ON (attivo) e lo stato OFF (inattivo), è il parametro principale per giudicare la nitidezza e la profondità dell'immagine. In genere, quando il rapporto di contrasto supera 5:1, l'occhio umano percepisce un'immagine chiara. Tuttavia, il rapporto di contrasto di un LCD è una variabile dinamica; dipende fortemente dall'angolo di visione e dalla luce ambientale, il che porta alle caratteristiche metriche chiave successive: l'angolo di visione.

3. Intervallo dell'angolo di visione: la precisa sinergia tra allineamento molecolare e ottica

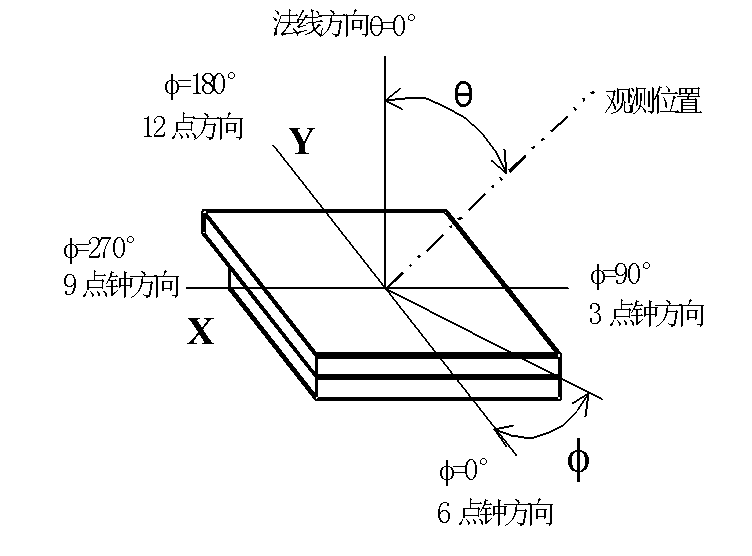

L'intervallo dell'angolo di visione è un indicatore completo che valuta la capacità di un modulo LCD di mantenere la qualità di visualizzazione quando visualizzato fuori asse. Non è un valore fisso ma è definito dall'angolo del cono spaziale entro il quale il rapporto di contrasto decade fino a un limite inferiore accettabile (ad esempio, 5:1). La sua essenza risiede nella complessa interazione tra l'orientamento delle molecole dei cristalli liquidi e lo stato di polarizzazione della luce incidente.

Profondità tecnica:

La modalità determina i confini:Le diverse modalità dei cristalli liquidi (TN, HTN, STN) sono progetti fondamentalmente diversi di allineamento molecolare e angolo di torsione. La modalità TN ha l'angolo di visione più stretto, mentre la modalità STN, attraverso angoli di torsione elevati di 180°-270°, raggiunge una curva elettroottica più ripida e un angolo di visione più ampio. Ad esempio, la modalità positiva STN può mantenere un'eccellente visibilità su un campo quasi emisferico, una delle ragioni principali della sua prevalenza negli strumenti industriali e nei display pubblici.

Vincolo delle linee driver (multiplexing):Negli schermi LCD che utilizzano il pilotaggio multiplex, all'aumentare del numero di linee driver (linee COM), il rapporto di tensione effettivo applicato ai pixel si deteriora. Questa non idealità elettrica porta direttamente a una riduzione delle prestazioni dell'angolo di visione. Pertanto, per gli schermi a segmenti di caratteri ad alta risoluzione, l'angolo di visione diventa spesso un compromesso fondamentale con lo schema di guida.

Per le applicazioni con requisiti di angolo di visione fisso, uno schermo LCD personalizzato offre la soluzione ottimale. I produttori di display LCD professionali possono "orientare" l'angolo di visione ottimale verso l'area di osservazione target regolando parametri come la direzione dello strato di allineamento e ottimizzando il gap cellulare e il prodotto di birifrangenza (Δn·d), massimizzando così l'utilizzo delle risorse di visualizzazione.

4. Velocità di risposta: la dipendenza dalla temperatura della risposta dinamica

La velocità di risposta, compreso il tempo di salita (Tr) e il tempo di caduta (Tf), misura la rapidità con cui uno schermo LCD risponde ai segnali. Le proprietà reologiche dei cristalli liquidi determinano la loro forte dipendenza dalla temperatura: più bassa è la temperatura, maggiore è la viscosità dei cristalli liquidi e più lenta è la velocità di risposta.

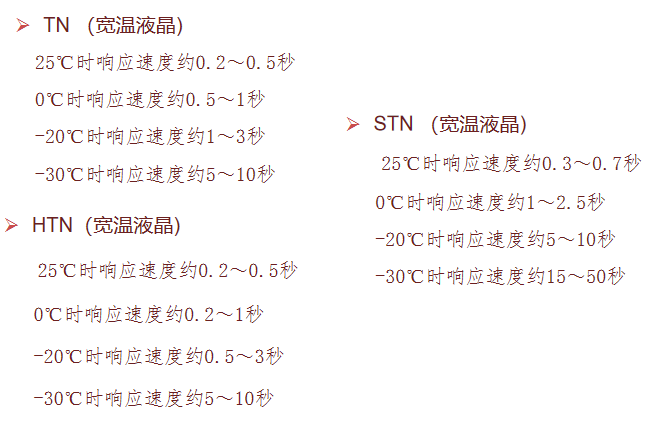

Prestazioni a temperatura ambiente: a 25°C, il tempo di risposta dei prodotti TN/HTN è generalmente compreso tra 150 e 300 millisecondi, mentre i prodotti STN, a causa dei loro angoli di torsione molecolare più ampi, sono leggermente più lenti, circa 200-350 millisecondi. Ciò è sufficiente per la maggior parte delle esigenze di visualizzazione statica o con aggiornamento lento.

Sfida ad ampie temperature: negli scenari applicativi ad ampie temperature, il ritardo di risposta alle basse temperature non può essere ignorato. Ad esempio, un modulo LCD TN ad ampia temperatura potrebbe avere un tempo di risposta fino a 10 secondi a -30°C, causando gravi macchie sull'immagine. Ciò richiede ai produttori di display LCD di selezionare attentamente i materiali a cristalli liquidi e di regolare i parametri di guida per l'intervallo di temperatura operativa target per garantire prestazioni di risposta utilizzabili anche in condizioni estreme.

5. Consumo energetico: la filosofia dell'efficienza del sistema a livello di microamplificatore

Il basso consumo energetico è la pietra angolare del dominio della tecnologia LCD nel mercato dei dispositivi portatili. Il consumo energetico totale di un modulo LCD è composto principalmente dalla carica/scarica capacitiva del circuito di azionamento e dalla perdita dielettrica del materiale a cristalli liquidi. Tra questi, la resistività complessiva del materiale a cristalli liquidi stesso è fondamentale per mantenere un consumo di energia statica estremamente basso. Se il materiale viene contaminato, causando un calo della resistività, il consumo energetico può aumentare in modo anomalo. Pertanto, un eccellente controllo del consumo energetico riflette l'estremo controllo dei produttori di display LCD sulla purezza dei materiali e sui processi di produzione, garantendo che lo schermo LCD ricevuto mantenga stabilmente il vantaggio del consumo energetico a livello di microampere durante l'intero ciclo di vita.

Conclusione

La caratteristica di risposta elettro-ottica è il nucleo fisico della tecnologia dei display a cristalli liquidi. Descrive con precisione la relazione funzionale tra la trasmittanza di uno schermo LCD e la tensione di pilotaggio applicata. Questa curva caratteristica non lineare è la base per ottenere livelli di scala di grigi e visualizzazione delle immagini. Una risposta elettro-ottica ben ottimizzata significa tensione di pilotaggio inferiore, rapporto di contrasto più elevato e riproduzione dei colori più accurata: è il punto di partenza per tutti i progetti di display di fascia alta.
