Dalla sorgente luminosa alla qualità dell'immagine: la retroilluminazione è il vero "eroe dietro le quinte" del modulo LCD.

Quando si parla di display LCD, la prima cosa che viene in mente è spesso proprio “lo schermo”. Ma un modulo a cristalli liquidi (LCM) completo è molto più di un semplice pannello a cristalli liquidi. Integra circuiti integrati driver, un PCB e un componente spesso trascurato ma critico: la retroilluminazione.

Retroilluminazione: il "motore di luce" situato dietro lo schermo

Il materiale a cristalli liquidi in sé non emette luce. Agisce più come una "valvola luminosa", facendo affidamento sul sistema di retroilluminazione per fornire illuminazione prima di poter visualizzare un'immagine. Il compito principale di una retroilluminazione è convertire una sorgente luminosa puntiforme o lineare in una sorgente luminosa superficiale altamente uniforme.

Luminosità, uniformità, temperatura del colore, consumo energetico: ogni aspetto dell'esperienza visiva che noti a colpo d'occhio è supportato dalla tecnologia di retroilluminazione.

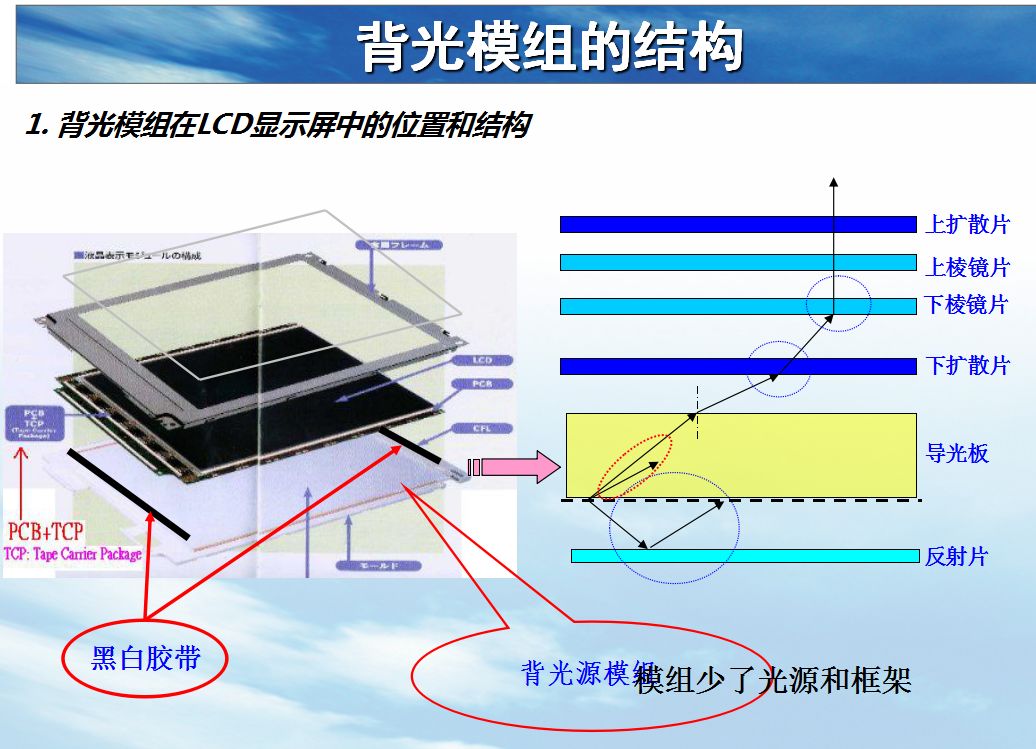

Smontaggio della retroilluminazione: un insieme di sistemi ottici precisi

Una retroilluminazione ad alte prestazioni è il risultato di una scienza dei materiali avanzata e di un'ingegneria ottica di precisione. I suoi componenti principali includono:

Sorgente luminosa:L'origine della luce, che determina la temperatura del colore di base, la luminosità e la durata della retroilluminazione.

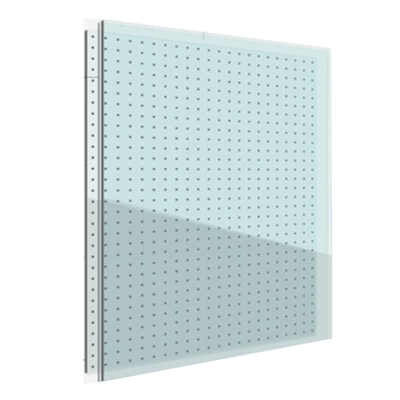

Piastra guida luminosa (LGP):La chiave per una distribuzione uniforme della luce. Punti microstrutturati sulla superficie inferiore diffondono la luce che entra dal bordo attraverso l'intero piano. I punti stampati con precisione offrono in genere prestazioni ottiche migliori rispetto ai tradizionali punti stampati.

Set di pellicole ottiche:Le pellicole diffusori, le pellicole per il miglioramento della luminosità (BEF) e i fogli riflettenti lavorano insieme per eliminare i punti caldi, migliorare l'efficienza dell'emissione luminosa frontale e garantire l'uniformità.

Telaio strutturale e pannello luminoso:Fornire supporto meccanico stabile e collegamenti elettrici affidabili.

A seconda della struttura, la retroilluminazione rientra in due principali percorsi tecnologici:

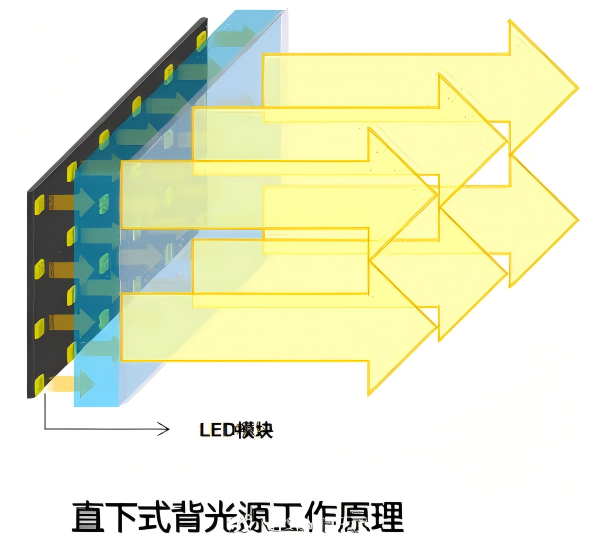

Illuminazione diretta:Le stringhe di LED sono posizionate direttamente sotto la piastra di guida della luce per l'illuminazione diretta. Ciò offre un'elevata luminosità e supporta il controllo dell'attenuazione locale.

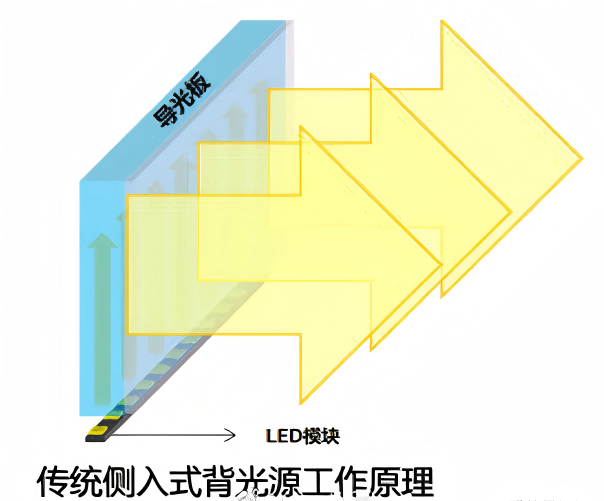

Edge-lit:Le barre luminose a LED sono posizionate sui lati della piastra di guida della luce. La luce entra dal bordo e viene riflessa in avanti attraverso la piastra, rendendo questa la chiave per ottenere design ultrasottili.

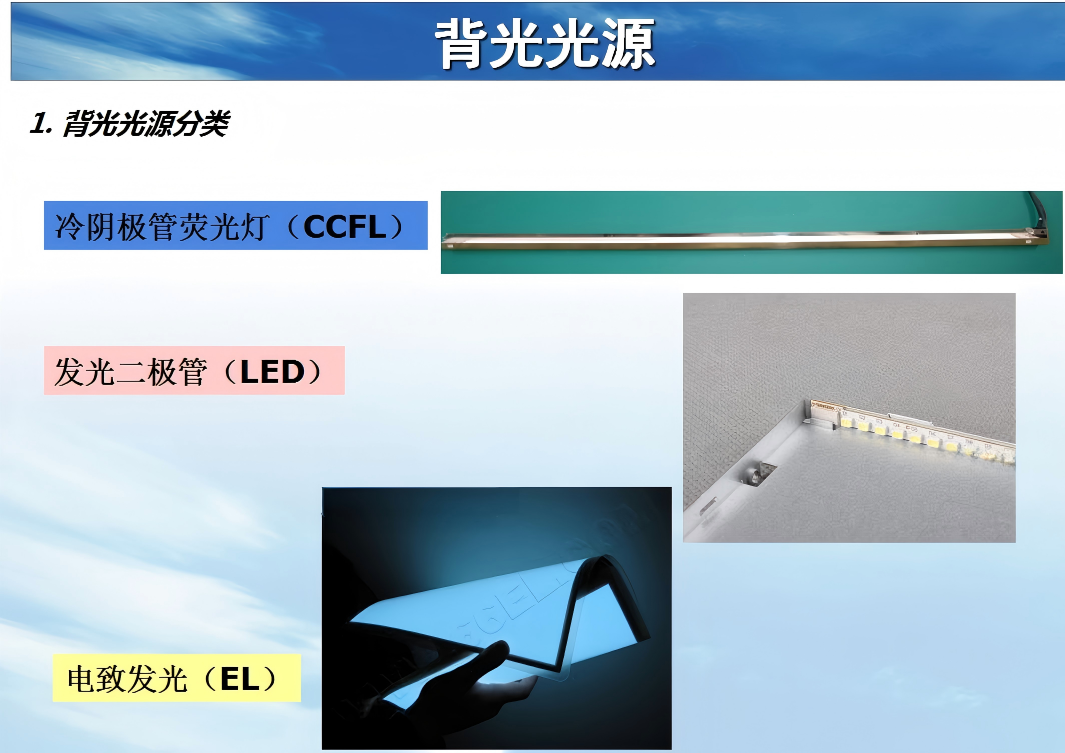

Tre tipi di sorgenti luminose, ciascuna con i propri vantaggi.

Retroilluminazione a LED:Elevata luminosità, lunga durata (oltre 30.000 ore per edge-lit), basso consumo energetico e fattore di forma sottile. È la scelta tradizionale per tutto, dall'elettronica di consumo ai display industriali.

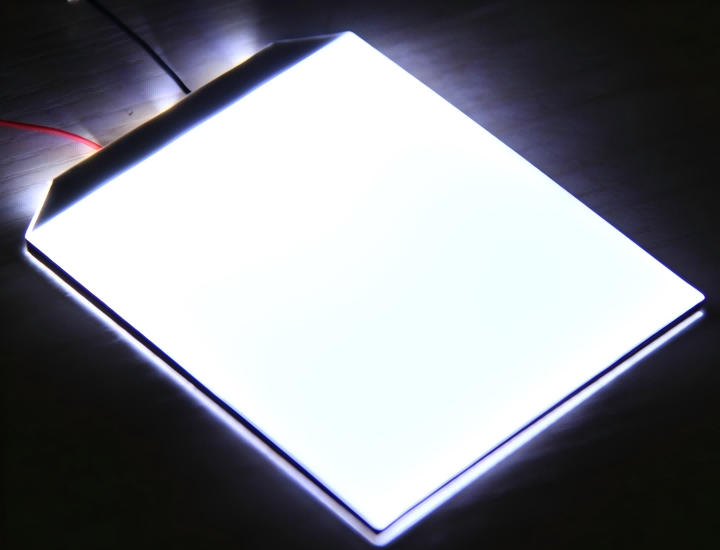

Retroilluminazione EL (elettroluminescente):Ultrasottile, perfettamente uniforme su tutta la superficie e flessibile/piegabile. Rimane indispensabile per LCD personalizzati e applicazioni di visualizzazione flessibili.

Retroilluminazione CCFL (lampada fluorescente a catodo freddo):In gran parte sostituito dai LED nei prodotti di consumo, ma ancora prezioso in alcune applicazioni di visualizzazione professionali grazie all'eccellente saturazione e uniformità del colore.

Riepilogo tecnico

Una retroilluminazione è molto più di un semplice componente di illuminazione. Dalla selezione dei materiali e progettazione ottica alla scelta della sorgente luminosa e al perfezionamento dei processi strutturali, ogni dettaglio contribuisce alla performance finale di un display.

Per i produttori che cercano display di alta qualità, una profonda esperienza nella tecnologia di retroilluminazione è la base per la differenziazione del prodotto, soddisfacendo le esigenze di LCD personalizzati di fascia alta e garantendo che ogni schermo mantenga la sua promessa visiva.

Dalla sorgente luminosa alla qualità dell'immagine, la retroilluminazione è il vero eroe sconosciuto dei moduli LCD. Comprendere la tecnologia di retroilluminazione significa, in definitiva, capire cosa rende eccezionale un display.
