Approfondimento sulla tecnologia del polisilicio a bassa temperatura: core del display TFT e applicazioni industriali

Panoramica della tecnologia dei transistor a film sottile

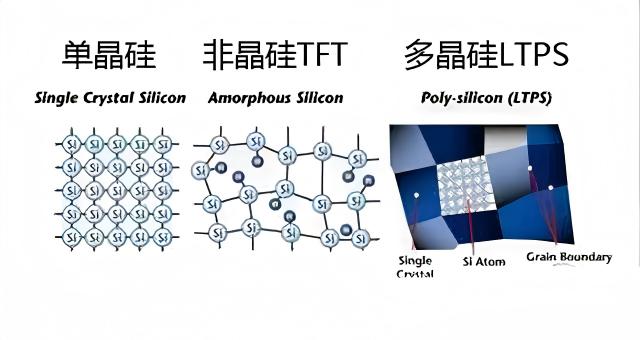

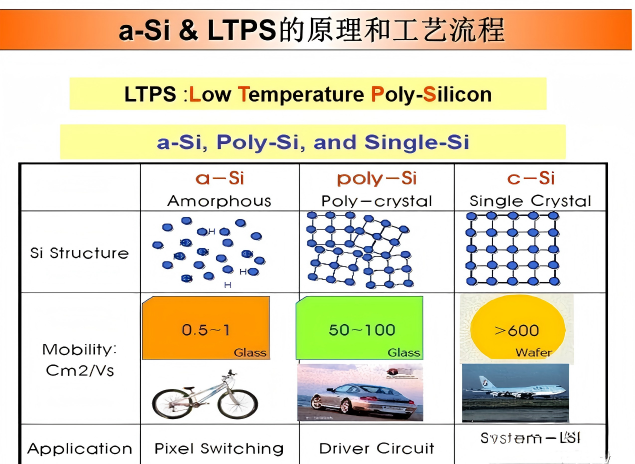

Nei moderni display a matrice attiva, il transistor a film sottile (TFT) funge da componente principale. La regione attiva del canale è costituita principalmente da materiale di silicio. In base alle differenze di processo e prestazioni, i TFT sono principalmente classificati in tre tipi: silicio amorfo (a-Si), polisilicio a bassa temperatura (LTPS) e polisilicio ad alta temperatura (HTPS).

Tra queste, la tecnologia del polisilicio a bassa temperatura (LTPS) è diventata la scelta principale per le linee di produzione di sesta generazione e inferiori grazie alla sua eccellente mobilità degli elettroni, al basso consumo energetico, all’alta risoluzione e al processo di produzione relativamente semplice.

Analisi approfondita della progettazione della struttura LTPS-TFT

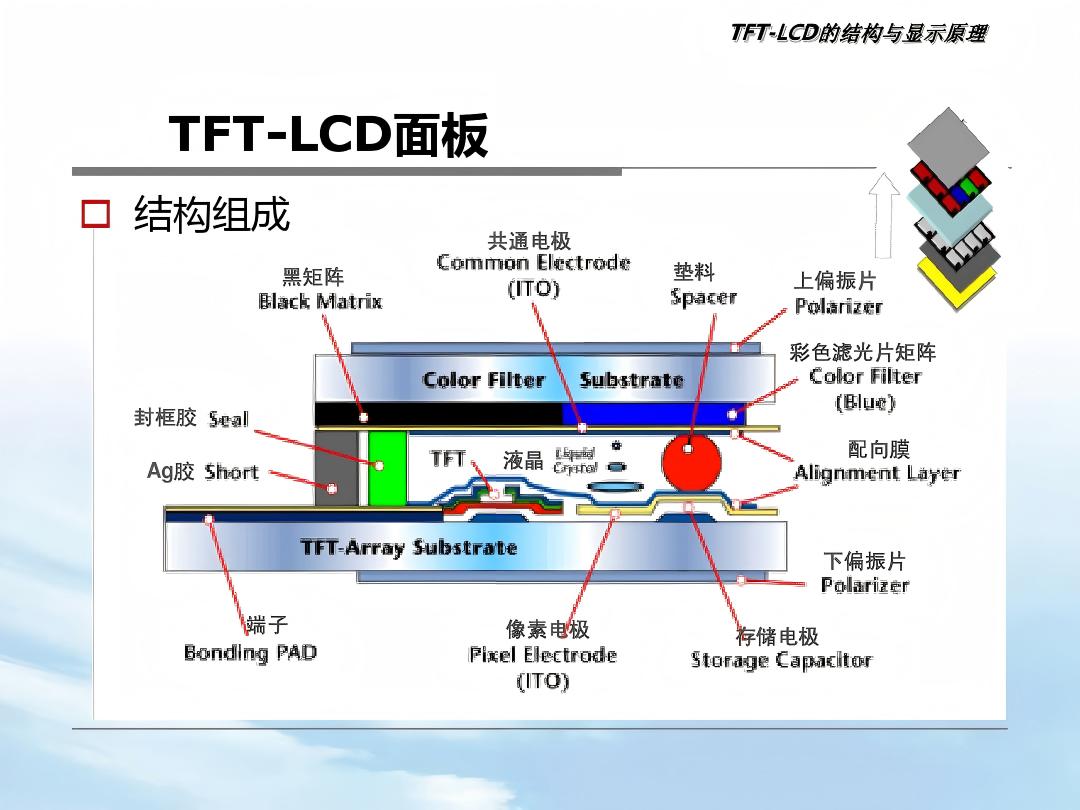

Come mostrato nella Figura 1, una tipica struttura LTPS-TFT di tipo LDD (lightly doped drain) è costituita principalmente da un substrato e uno strato buffer. Il substrato è solitamente costituito da vetro ottico per display privo di alcali, sul quale è depositato uno strato tampone di biossido di silicio (SiO₂) o una struttura a doppio strato SiO₂/SiNx.

La funzione chiave di questo strato tampone è quella di impedire agli ioni metallici del vetro di diffondersi nella regione attiva del polisilicio, sopprimendo così la formazione di difetti e la corrente di dispersione.

Rispetto al SiO₂ a strato singolo, SiNx (nitruro di silicio) ha una costante dielettrica più elevata (SiO₂ ~4, SiNx 6–8), offrendo migliore resistenza alla rottura, prestazioni di barriera e capacità di riparazione dell'ossidazione. Il nitruro di silicio preparato mediante PE-CVD può avere un contenuto di ossigeno fino a circa 10²² cm⁻³, garantendo la stabilità del dispositivo.

Per il processo di policristallizzazione, lo strato di silicio amorfo deve essere convertito in uno strato di polisilicio. I metodi comuni includono la cristallizzazione in fase solida, la cristallizzazione laterale indotta dal metallo (ad esempio, indotta dal nichel) e la cristallizzazione laser.

 Tra questi, la cristallizzazione laser ottiene la cristallizzazione attraverso la fusione istantanea ad alta temperatura, offrendo alta efficienza e grani uniformi. Tuttavia, va notato che se viene utilizzata una struttura tampone SiO₂/SiNx a doppio strato, durante la cristallizzazione laser può verificarsi un fenomeno di esplosione dell'idrogeno, che porta a difetti.

Le soluzioni includono l'esecuzione di una cottura di deidrogenazione prima della cristallizzazione laser o l'utilizzo di una struttura SiO₂ a strato singolo con un contenuto di idrogeno estremamente basso.

La tecnologia LDD prevede l'impianto di ioni a basso dosaggio nelle regioni source/drain all'interno del gate, controllando con precisione la concentrazione del drogante per formare una zona buffer di concentrazione con elevata resistenza in serie. Ciò riduce efficacemente il gradiente del campo elettrico locale, sopprime la corrente di dispersione ed evita l'effetto del portatore caldo.

Applicazioni industriali e soluzioni di visualizzazione professionali

Poiché la tecnologia dei display si evolve verso una risoluzione più elevata, un consumo energetico inferiore e fattori di forma più sottili, LTPS-TFT è diventato un percorso tecnologico fondamentale per i pannelli display di fascia medio-alta. Nell'implementazione pratica del prodotto, la progettazione complessiva e la capacità di produzione dei moduli di visualizzazione sono altrettanto importanti.

In questo campo, CNK (abbreviazione di CNAOKE Electronics) è un'impresa tecnologica specializzata impegnata nello sviluppo, produzione e vendita di dispositivi di visualizzazione e prodotti interattivi HMI (interfaccia uomo-macchina), riconosciuta come un'impresa "specializzata, raffinata, distintiva e innovativa".

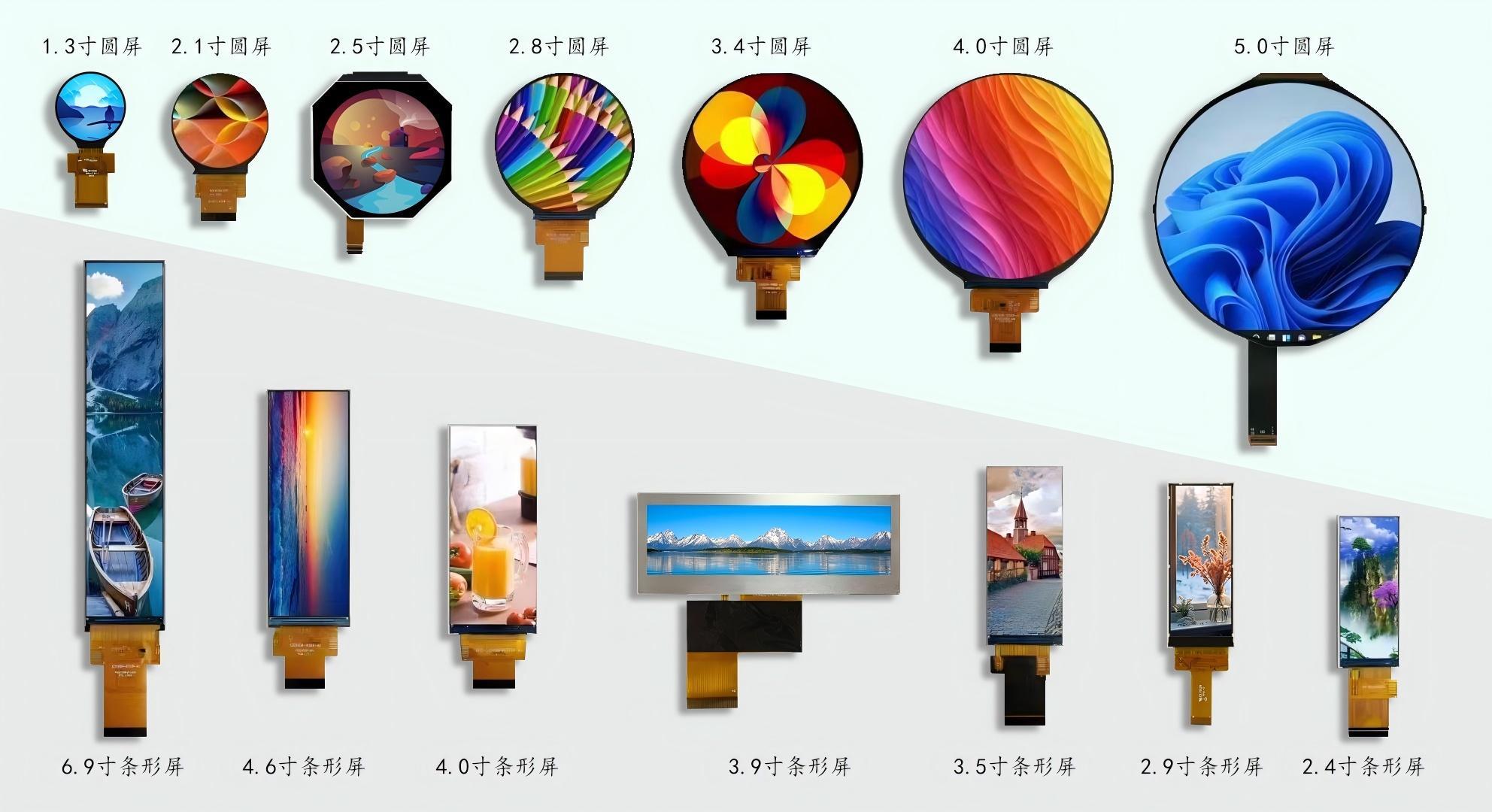

I suoi prodotti principali includono LCD monocromatici e moduli monocromatici, moduli display TFT da 0,96 a 15,6 pollici, moduli OLED e moduli interattivi HMI, ampiamente utilizzati nel controllo industriale, nella casa intelligente, nelle apparecchiature mediche, nei display automobilistici e in molti altri campi.

Che si tratti di esigenze di visualizzazione di base che utilizzano schermi LCD o di soluzioni ad alte prestazioni richieste dai produttori di display LCD, CNK fornisce soluzioni personalizzate ed economicamente vantaggiose. Sfruttando linee di produzione avanzate e un rigoroso sistema di controllo qualità, CNK continua a fornire ai propri clienti componenti di visualizzazione fondamentali e stabili.

Conclusione

Dalla tecnologia TFT LTPS di base all'integrazione e all'ottimizzazione di moduli display completi, ogni progresso nel settore dei display si basa sulla sinergia di materiali, processi e capacità di progettazione. CNK continuerà ad approfondire la propria presenza nel campo dei display e dell'interazione uomo-macchina, aiutando un numero maggiore di prodotti finali a ottenere esperienze di visualizzazione più chiare e intelligenti.
