LCM: il motore di visualizzazione dei dispositivi intelligenti: un'analisi approfondita del nucleo tecnico dei moduli LCD

Nei moderni dispositivi elettronici, lo schermo LCD funge da mezzo per la presentazione delle informazioni e le sue prestazioni influiscono direttamente sull'esperienza dell'utente. Tuttavia, la tecnologia principale che determina realmente la qualità e l'affidabilità del display è l'LCM (modulo LCD). Questo articolo fornisce un'esplorazione approfondita dell'architettura tecnica degli LCM e del loro ruolo cruciale nel campo dei display.

Definizione tecnica e composizione del LCM

Un LCM (modulo LCD) è una soluzione di visualizzazione altamente integrata che combina organicamente dispositivi di visualizzazione a cristalli liquidi, circuiti di azionamento, chip di controllo, substrati PCB, sistemi di retroilluminazione e componenti strutturali. Questo design integrato non solo semplifica il processo di assemblaggio per gli OEM ma, cosa ancora più importante, garantisce una corrispondenza ottimale delle prestazioni per il sistema di visualizzazione.

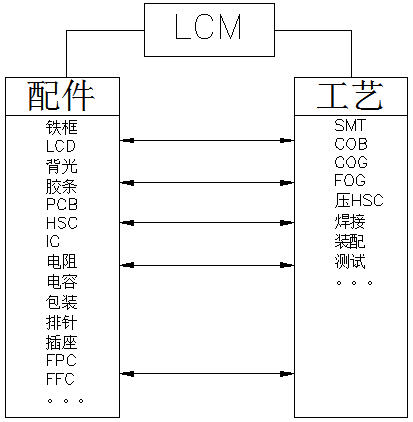

Da un punto di vista tecnico, un LCM standard include i seguenti componenti principali:

Display Core: schermo LCD e chip di unità

Sistema di circuiti: scheda PCB, resistori, condensatori e altri componenti passivi

Sistema di connessione: circuiti flessibili FPC/FFC, connettori pin e prese

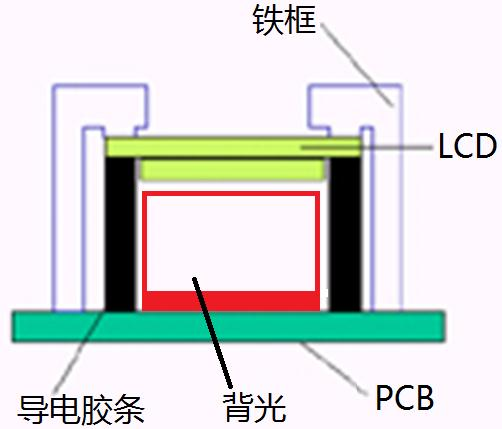

Sistema strutturale: telaio metallico, guarnizioni, moduli retroilluminati

Analisi dei principali processi produttivi

Nel processo di produzione LCM, la combinazione di varie tecniche specializzate garantisce una produzione stabile:

Processo SMT

Consente il posizionamento di componenti ad alta densità, garantendo precisione e coerenza nelle connessioni del circuito. Questo è il processo fondamentale nella moderna produzione elettronica, poiché fornisce una base circuitale stabile per il pilotaggio del display.

Processo COG

Collega direttamente il circuito integrato dell'unità al substrato di vetro. Questo processo riduce significativamente le dimensioni del modulo e migliora l'affidabilità della connessione, rendendolo adatto ad applicazioni con requisiti di spazio rigorosi.

Processo NEBBIA

Raggiunge una connessione precisa tra i circuiti flessibili e il substrato di vetro. Questa tecnologia richiede una precisione di allineamento estremamente elevata per garantire una trasmissione stabile del segnale.

Processo COB

Incolla i circuiti integrati direttamente sul PCB e li protegge con sigillatura in resina. Questo processo migliora la resistenza meccanica e la capacità anti-interferenza del modulo.

Analisi Tecnica di Soluzioni Strutturali Diversificate

Essendo il nucleo del sistema espositivo, la soluzione strutturale di un LCM ne determina direttamente il campo di applicazione e le prestazioni:

Soluzioni COG di base

LCD + COGIC: il design strutturale più compatto

LCD + COGIC + PIN: fornisce una connessione pin affidabile

LCD + COGIC + FPC: consente il layout flessibile del circuito

LCD + COGIC + HSC: migliora l'affidabilità del connettore

Soluzione di legame TAB

Utilizza una pellicola conduttiva anisotropica per ottenere la connessione tra TCP e vetro, fornendo prestazioni eccellenti in applicazioni specifiche.

Soluzione di integrazione COB

I legami guidano i circuiti integrati direttamente sul PCB, offrendo una maggiore adattabilità ambientale e stabilità meccanica per il modulo. Combinato con la funzionalità touch (LCD + COBIC + TK), può soddisfare i complessi requisiti delle applicazioni di interazione uomo-macchina.

Considerazioni tecniche per lo sviluppo personalizzato

Nello sviluppo di schermi LCD personalizzati, molteplici dimensioni tecniche richiedono una considerazione globale:

Visualizza i parametri delle prestazioni: risoluzione, profondità del colore, tempo di risposta

Adattabilità ambientale: intervallo di temperatura operativa, resistenza alle vibrazioni

Compatibilità dell'interfaccia: corrispondente ai requisiti di segnale della piattaforma di controllo principale

Indicatori di efficienza energetica: rispetto del budget energetico dei prodotti finali

Attraverso una progettazione scientifica a livello di sistema, gli schermi LCD personalizzati possono adattarsi perfettamente ai requisiti tecnici di scenari applicativi specifici, fornendo esperienze di visualizzazione differenziate per i prodotti finali.

Tendenze dello sviluppo tecnologico

Con il continuo progresso della tecnologia dei display, gli LCM si stanno evolvendo verso una maggiore integrazione, un consumo energetico inferiore e funzionalità più potenti. I moduli HMI emergenti di interazione uomo-macchina integrano profondamente funzioni tattili, di visualizzazione e di elaborazione, offrendo esperienze interattive più intuitive ai dispositivi intelligenti.
