Come selezionare e personalizzare la soluzione LCM ottimale per il tuo dispositivo intelligente

  Durante le fasi iniziali della progettazione hardware intelligente, una delle sfide principali che gli ingegneri devono affrontare è selezionare un "occhio brillante e chiaro" per il prodotto: il modulo display a cristalli liquidi (LCM). In qualità di produttore di display LCD professionale, CNK Electronics comprende che un'eccellente soluzione LCM implica molto di più della semplice scelta di uno schermo LCD. Comprende strutture di precisione, diverse tecnologie di visualizzazione e una perfetta integrazione con l'intero dispositivo. Oggi condivideremo approfondimenti da un punto di vista tecnico su come personalizzare il modulo LCD più adatto alle vostre esigenze.ParteUno: Selezione strutturale: la base che determina l'affidabilità LCM e il livello di integrazione

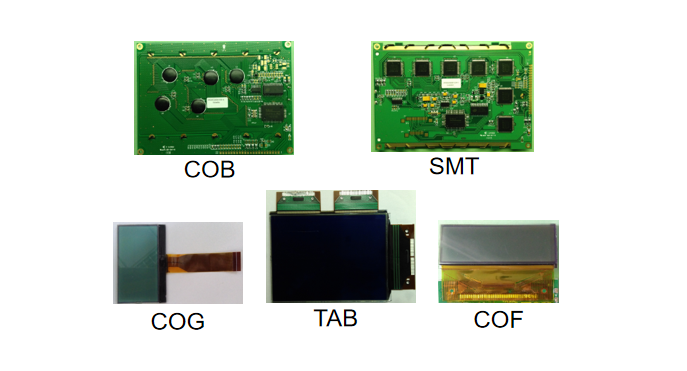

Il fondamento principale di un LCM risiede nella sua struttura interna, che incide direttamente sull'affidabilità, sullo spessore e sui costi del prodotto. Offriamo principalmente due percorsi tecnologici: COB e COG.

Struttura COB:Adatto per scenari che richiedono elevata resistenza strutturale. La sua caratteristica è che l'IC è incollato sul PCB, ottenuto tramite SMT o processi di incollaggio. La struttura è robusta e può essere opzionalmente abbinata ad un telaio metallico per una maggiore resistenza alla compressione. Questa struttura supporta principalmente spessori di vetro ITO di 1,1 mm e 0,7 mm, rendendolo una scelta robusta per settori come il controllo industriale e gli elettrodomestici.

Struttura COG:Questa è la tecnologia chiave per ottenere profili ultrasottili e un'elevata densità di pixel. L'IC è incollato direttamente sul vetro ITO dello schermo LCD, eliminando la necessità di un PCB aggiuntivo e riducendo significativamente il volume del modulo. Supporta una gamma più ampia di spessori ITO, da 1,1 mm a 0,4 mm. In particolare, i tipi di vetro sottile da 0,4 mm e 0,55 mm possono soddisfare i requisiti di estrema sottigliezza dei dispositivi indossabili e degli strumenti portatili di fascia alta.

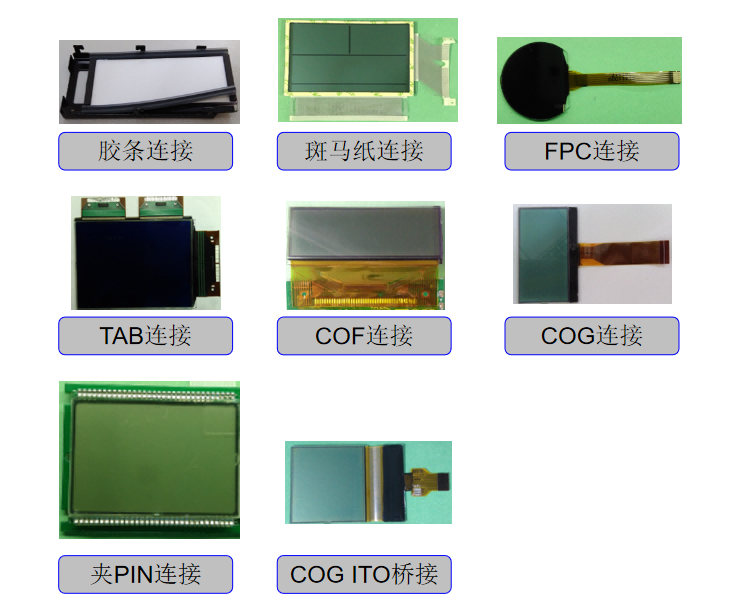

  Inoltre, il metodo di connessione è altrettanto cruciale. Dalle tradizionali connessioni zebrate/elastomero alle connessioni FPC, TAB e COF più avanzate, possiamo selezionare la soluzione di connessione elettrica ottimale quando personalizzi i componenti dello schermo LCD, in base ai requisiti di trasmissione del segnale e al layout spaziale.

Parte seconda: Tecnologia di visualizzazione: corrispondenza esatta tra requisiti visivi e di potenza

  Dopo aver selezionato la struttura, la scelta della tecnologia di visualizzazione determina la resa visiva finale. Diversi tipi di schermi LCD offrono rapporti di contrasto, angoli di visione e velocità di risposta diversi.

Opzioni da base a fascia medio/alta:Per le applicazioni sensibili ai costi con requisiti di visualizzazione inferiori, TN/HTN rappresentano una scelta economica. Quando sono necessari rapporti di contrasto più elevati e angoli di visione più ampi, la serie STN (STN-YG/BLUE/GRIGIO) e le versioni aggiornate come ASTN/FSTN offrono eccellenti prestazioni di visualizzazione monocromatica. Vale la pena notare che FSTN e DFSTN possono raggiungere una qualità di visualizzazione paragonabile agli schermi TFT, rendendoli la scelta preferita per molti strumenti di fascia alta.

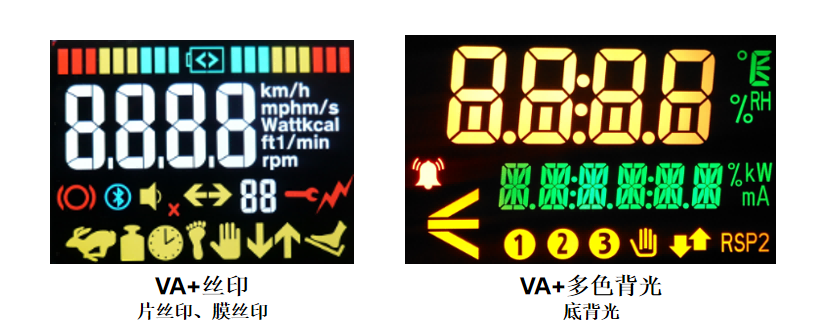

Display colorato e personalizzato:I display monocromatici possono anche essere "colorati". Raggiungiamo questo obiettivo attraverso due percorsi tecnici:

1.VA + Serigrafia:La serigrafia (sulla pellicola o sul vetro) viene applicata al polarizzatore del modulo LCD, creando icone, loghi, ecc. a colori fissi, migliorando il riconoscimento e l'estetica del marchio del prodotto.

2.VA + retroilluminazione multicolore:Programmando il colore della retroilluminazione a LED inferiore, lo stesso schermo può alternare tra diversi colori di visualizzazione, trasmettendo dinamicamente diverse informazioni sullo stato.

Parte terza: integrazione funzionale: integrazione perfetta dell'interazione touch nell'LCM

I moderni dispositivi intelligenti si basano su esperienze tattili fluide. Integriamo profondamente la funzionalità touch nel modulo LCD, offrendo soluzioni CTP flessibili.

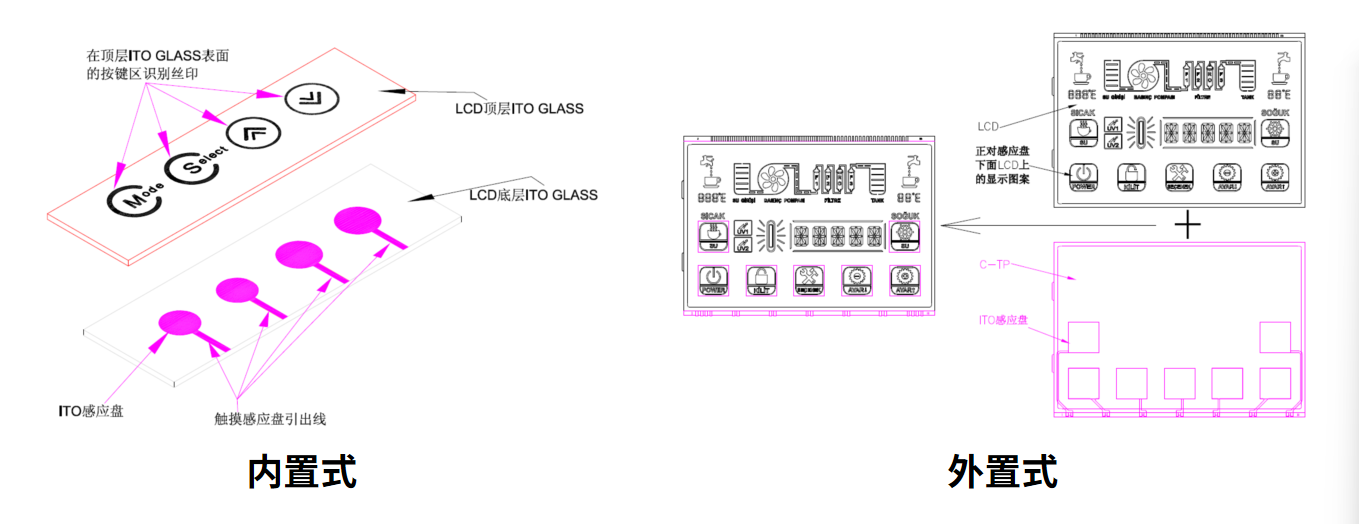

Integrato o esterno:A seconda del progetto strutturale, è possibile scegliere di realizzare il sensore tattile direttamente sulla superficie dello schermo LCD (On-Cell) o come componente separato collegato esternamente al modulo (External). La soluzione On-Cell aiuta a ridurre lo spessore complessivo del modulo, mentre l'opzione Esterna offre maggiore flessibilità per la riparazione e la sostituzione.

Autocapacitivo vs Multi-Touch:Per le esigenze dei pulsanti semplici, il CTP autocapacitivo offre una risposta rapida e una forte anti-interferenza. Per le applicazioni che richiedono gesti complessi come lo scorrimento e il pizzicamento, forniamo soluzioni CTP multi-touch, arricchendo notevolmente la dimensione HMI.

  In qualità di produttore esperto di display LCD, il valore di CNK Electronics non risiede solo nella fornitura di moduli LCD standardizzati, ma anche nella nostra profonda competenza tecnica, che ci consente di collaborare con voi su ricerca e sviluppo e personalizzare i dettagli dello schermo LCD, dalla struttura e display al tocco. Crediamo che un prodotto di successo derivi da un controllo preciso su ogni aspetto tecnico.
