Svelazione dei processi AMOLED principali: come la tecnologia di visualizzazione all'avanguardia modella il futuro

 Nel mercato dell'elettronica di consumo di piccole e medie dimensioni, la tecnologia dei display AMOLED è diventata la scelta preferita per smartphone di fascia alta, dispositivi indossabili e prodotti con schermo curvo grazie ai suoi vantaggi come contrasto elevato e flessibilità flessibile.

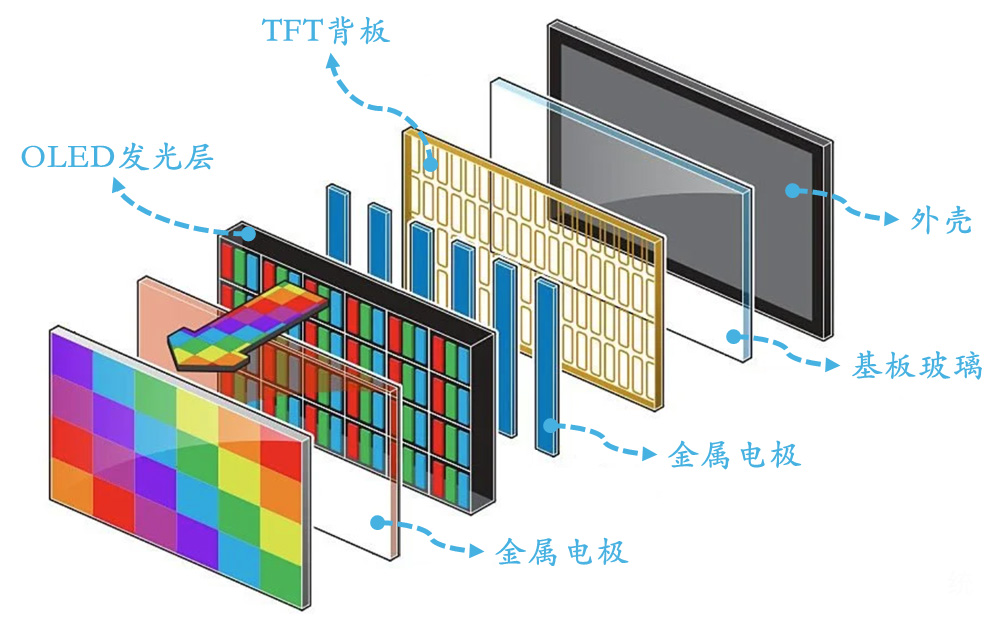

  La sua struttura principale comprende uno strato OLED che emette luce, un backplane TFT, elettrodi metallici, un substrato di vetro e un involucro.

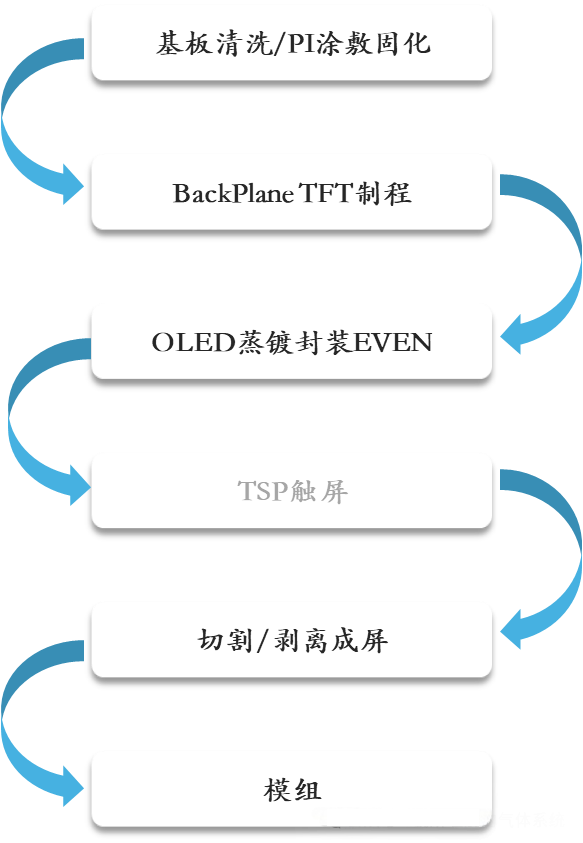

  Il processo di produzione flessibile degli AMOLED comprende passaggi chiave come la pulizia del substrato/rivestimento PI, la preparazione del backplane TFT, l'evaporazione e l'incapsulamento dell'OLED, l'integrazione del modulo touch, il sollevamento del laser e l'assemblaggio del modulo.

  In qualità di azienda specializzata nella ricerca, sviluppo e produzione di tecnologie di visualizzazione, CNK Electronics Co., Ltd.始终 rimane all'avanguardia nella tecnologia, fornendo ai clienti soluzioni di visualizzazione diversificate tra cui moduli OLED, schermi LCD e schermi LCD personalizzati.

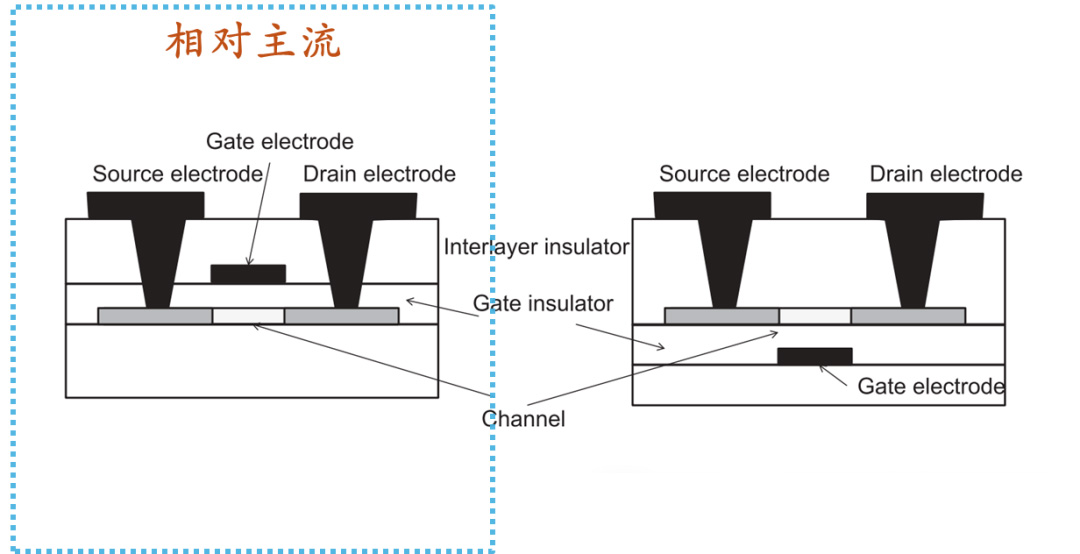

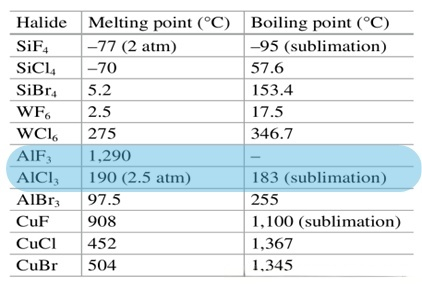

  Il processo di produzione principale di AMOLED coinvolge diversi processi unitari altamente tecnici. Nel processo Backplane TFT (BP), la tecnologia del silicio policristallino a bassa temperatura (LTPS) è diventata mainstream grazie alla sua elevata mobilità degli elettroni. Il processo di struttura del top-gate comprende fasi quali la deposizione dello strato tampone, l'impianto di ioni di canale, la cristallizzazione con ricottura laser (ELA), lo sputtering del metallo del gate e l'impianto del source-drain. I gas speciali svolgono un ruolo critico nella deposizione, modifica e attacco di film sottili: ad esempio, i processi PECVD utilizzano SiH₄/N₂O/NH₃ per depositare film sottili di a-Si/SiNx/SiOx; La deposizione di strati atomici (ALD) impiega TMA e H₂O per formare strati di incapsulamento di Al₂O3; L'incisione a secco consente di ottenere modelli ad alta precisione attraverso gas come CF4/SF6/Cl2, dove BCl3 viene utilizzato per ridurre gli strati di ossido metallico e Cl2 genera prodotti di incisione volatili, garantendo un processo pulito ed efficiente.

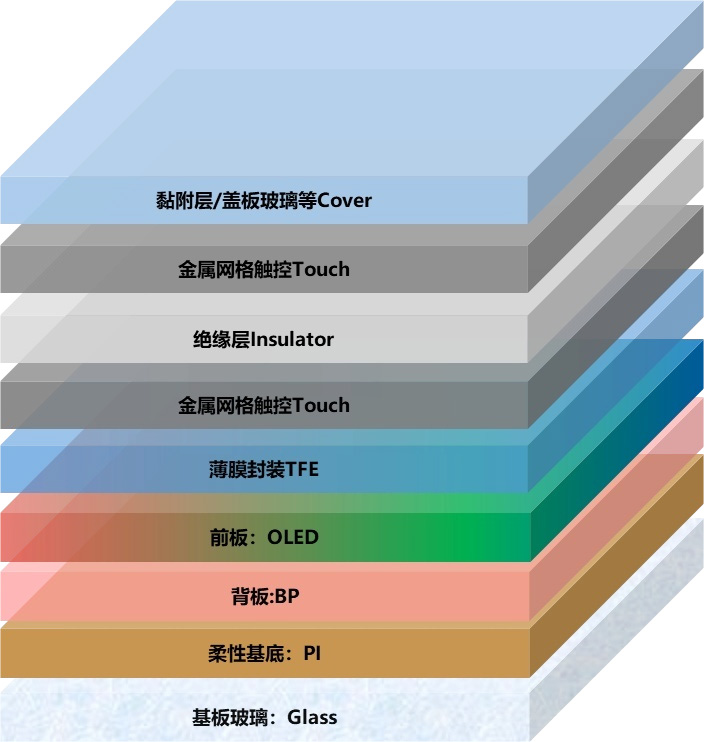

  Nella produzione AMOLED flessibile, il laser lift-off (LLO) e l'incapsulamento a film sottile (TFE) sono fondamentali per l'affidabilità del prodotto. Il processo LLO utilizza un laser ad eccimeri XeCl da 308 nm per separare il substrato PI flessibile dal substrato di vetro, mentre la tecnologia TFE impiega film sottili multistrato per bloccare l'umidità e l'ossigeno, prolungando la durata del dispositivo.

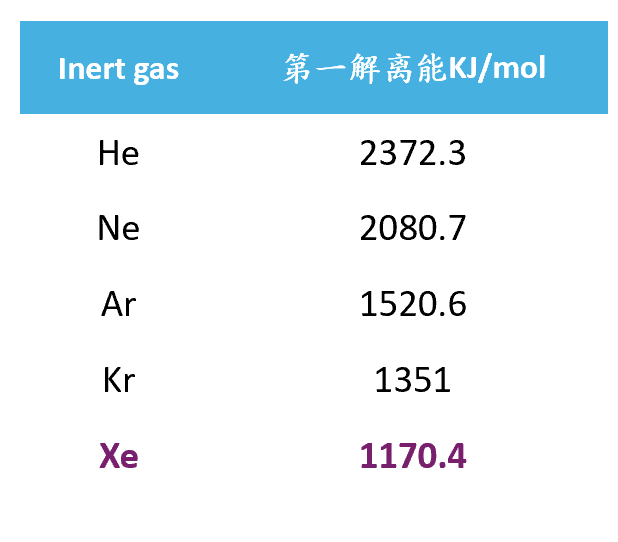

  Inoltre, il processo di impiantazione ionica (IMP) utilizza BF3/PH3/H2 per fornire atomi droganti, con Xe che funge da gas di neutralizzazione per prevenire l’accumulo di carica.

  Con l’avanzamento della tecnologia dei display verso la flessibilità e l’alta risoluzione, i requisiti di complessità e precisione del processo di produzione AMOLED continuano ad aumentare. Integrando i vantaggi delle tecnologie AMOLED e LCD, CNK Electronics ottimizza continuamente le prestazioni e l'affidabilità dei moduli di interazione uomo-macchina HMI, fornendo soluzioni di visualizzazione innovative per l'elettronica di consumo, il controllo industriale e altri campi.
