Impostazioni principali del PORCH per sbloccare le prestazioni e la stabilità dell'LCD: considerazioni chiave per la progettazione dell'hardware

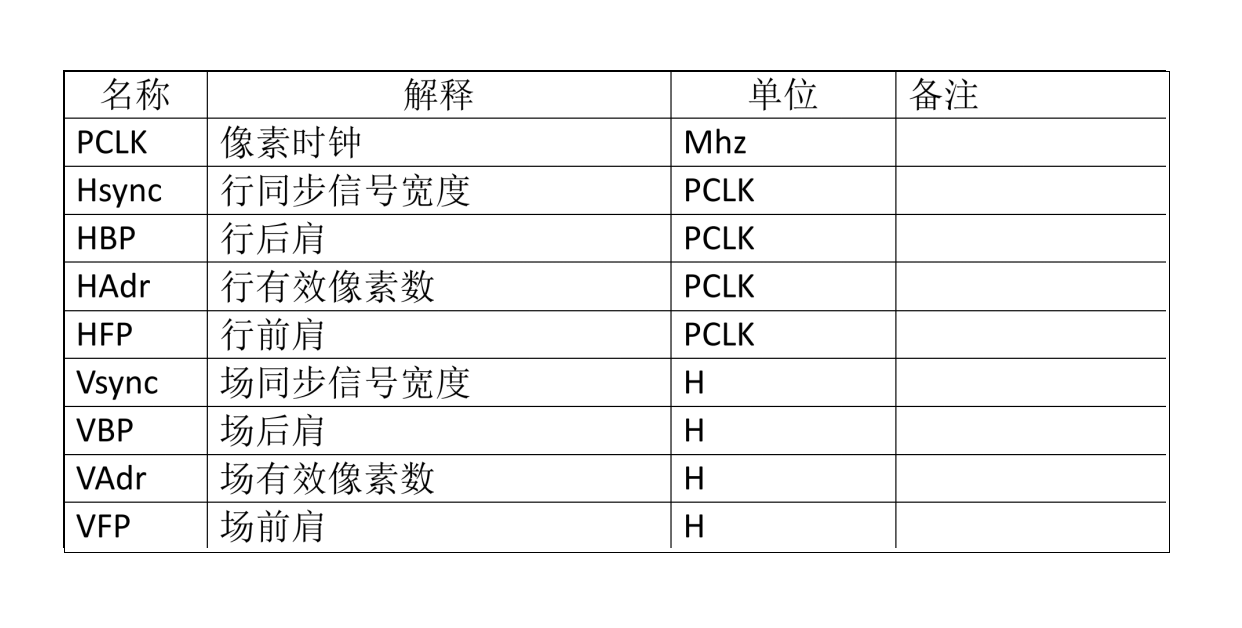

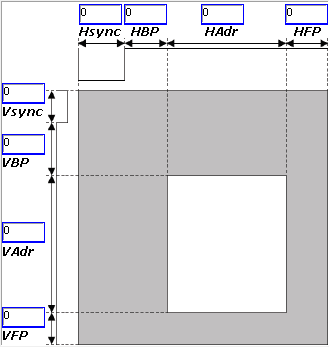

Nella progettazione hardware degli schermi LCD e dei relativi moduli LCD, la configurazione precisa dei parametri temporali è fondamentale per ottenere prestazioni di visualizzazione e stabilità del sistema ottimali. Tra questi, le impostazioni PORCH (intervallo di cancellazione) sono particolarmente critiche: definiscono i confini esatti del pixel clock (PCLK), dei segnali di sincronizzazione orizzontale/verticale (Hsync/Vsync), dei portici anteriore/posteriore (HBP/HFP, VBP/VFP) e dell'area pixel attiva (HAdr/VAdr). In qualità di produttore di display LCD professionale, CNK Electronics (CNK) sottolinea l'importanza di chiarire questi requisiti relativi ai parametri durante la fase di selezione iniziale. Ciò garantisce la compatibilità tra il circuito integrato del driver e la temporizzazione del substrato di vetro, evitando costose revisioni di progettazione successive.

I parametri PORCH non sono numeri arbitrari: determinano direttamente le prestazioni del display principale. La frequenza PCLK, calcolata come PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × Frame Rate, riflette direttamente i requisiti di larghezza di banda del sistema. La frequenza di aggiornamento (in genere a partire da 60 Hz, con display ad alta frequenza di aggiornamento che arrivano fino a 144 Hz) è limitata dalle capacità di carica/scarica del vetro e del circuito integrato. Una frequenza di aggiornamento troppo bassa provoca lo sfarfallio dello schermo, compromettendo il comfort visivo. Pertanto, i progetti hardware devono riservare un margine temporale sufficiente (in particolare HFP/VFP) per garantire una trasmissione stabile del segnale anche in applicazioni LCD personalizzate ad alta risoluzione o ad alto aggiornamento.

  Il tipo di interfaccia influisce direttamente sulla convalida della frequenza di aggiornamento e sulle strategie di debug. Per le interfacce RGB, gli ingegneri possono misurare direttamente il periodo del segnale Vsync per calcolare la frequenza di aggiornamento effettiva. Per i moduli LCD tradizionali con interfacce MIPI, è necessario inviare comandi specifici (ad esempio, PAGE 0 R35H=0X00), seguiti dalla misurazione tramite il pin TE. I progetti hardware dovrebbero riservare punti di test chiave (ad esempio Vsync, TE) e garantire un instradamento del segnale di alta qualità per prevenire interferenze che potrebbero causare errori di misurazione o anomalie di visualizzazione (ad esempio strappi, sfarfallio).

  Il successo dell'integrazione degli schermi LCD si basa su una profonda collaborazione con produttori esperti di display LCD. Soprattutto per progetti LCD personalizzati o applicazioni complesse di moduli LCD, CNK Electronics (CNK) consiglia: Condividi in anticipo i parametri PORCH target e le soluzioni dei driver, ottenendo i profili temporali del vetro del produttore e i consigli di configurazione. Ciò previene conflitti di segnale, irregolarità di alimentazione o problemi EMC. Il team tecnico di CNK offre supporto end-to-end, dall'ottimizzazione di PORCH e corrispondenza dell'interfaccia all'analisi dell'integrità del segnale, garantendo che la progettazione dell'hardware abbia successo al primo tentativo e sfrutti tutte le prestazioni e l'affidabilità dei moduli di visualizzazione.

  CNK Electronics: padroneggia i parametri di temporizzazione, potenzia la tua innovazione visiva con la tecnologia di visualizzazione professionale.
