Connettori in elastomero conduttivo LCM: il "ponte flessibile" per connessioni elettroniche di precisione

Tra il modulo del display a cristalli liquidi (LCM) e la scheda a circuito stampato (PCB) si trova un'"autostrada dell'informazione" invisibile ma vitale: il connettore in elastomero conduttivo LCM, comunemente noto come "striscia zebrata". Con la sua struttura unica e prestazioni eccezionali, funge da pietra angolare per connessioni stabili ed efficienti nei moderni dispositivi elettronici.

Struttura complessa, trasmissione stabile

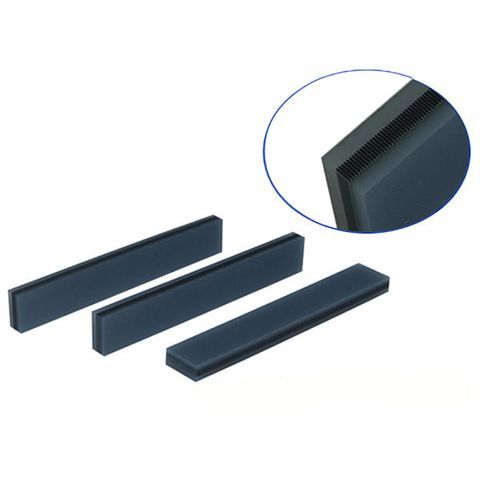

Questa non è una striscia normale. Presenta una precisa struttura a strati alternati di gomma siliconica conduttiva e gomma siliconica isolante, polimerizzata nella forma. Ciò crea innumerevoli canali conduttivi paralleli, distanziati con precisione (simili a strisce zebrate). Questo design gli consente di gestire perfettamente la trasmissione di corrente e segnale tra LCD e PCB, offrendo allo stesso tempo la resistenza alle vibrazioni e la resilienza alla deformazione intrinseche dei materiali in gomma, garantendo connessioni stabili e affidabili a lungo termine.

Assemblaggio efficiente, ottimizzazione dei costi

Rispetto ai connettori a saldare o a pin, l'assemblaggio con connettori in elastomero conduttivo è simile alla "connessione con un clic" e richiede solo un posizionamento preciso e l'applicazione di una pressione adeguata. Ciò semplifica notevolmente i processi di produzione, migliora l’automazione e l’efficienza produttiva e riduce significativamente i costi di assemblaggio, rendendolo la scelta ideale per la produzione di massa.

Criteri di selezione chiave: i parametri determinano il successo

Per sfruttare appieno le sue prestazioni, una selezione precisa è fondamentale:

I due campioni materiali:

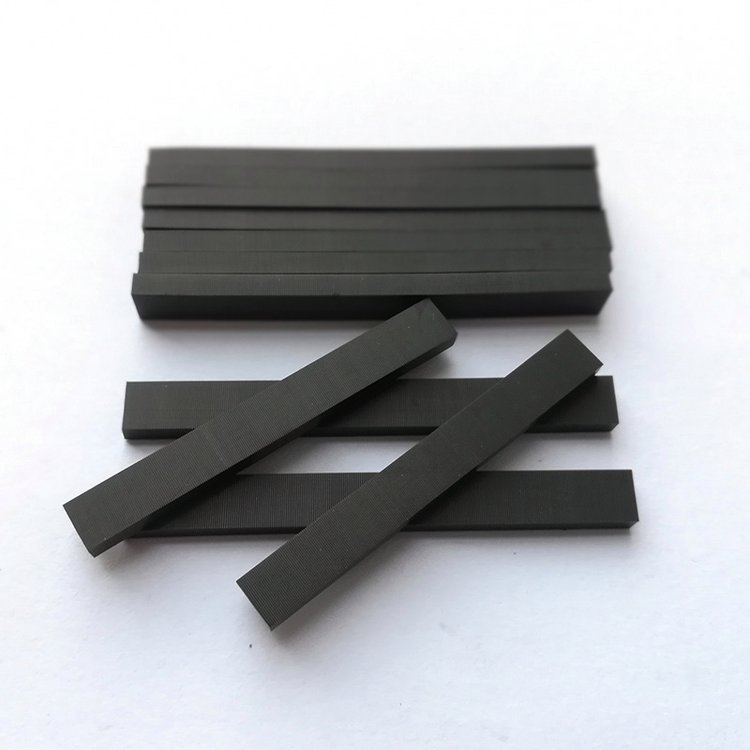

Silicone solido: la scelta economica. Elasticità moderata (durezza 35°~45°). Richiede attenzione alle misure antistatiche e alla prevenzione della deformazione durante la spedizione.

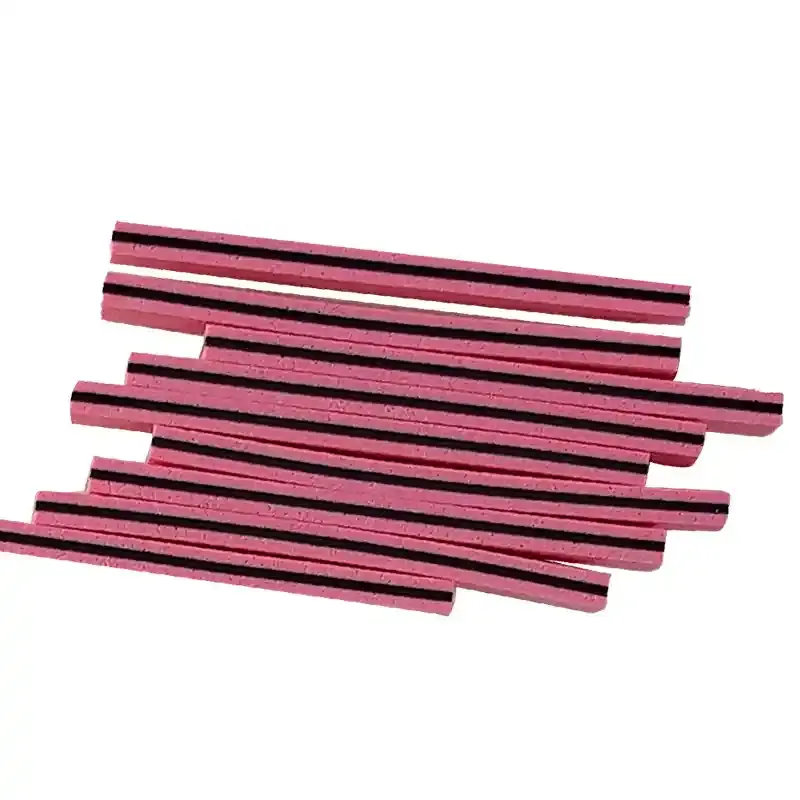

Silicone espanso (gomma espansa): morbido e resistente alla contaminazione (durezza 20°~30°). Eccellente resistenza alla deformazione. Richiede enfasi sulla protezione dall'umidità. (La durezza dello strato di carbonio conduttivo centrale per entrambi è 65°~75°).

Parametri dimensionali ed elettrici principali:

Passo (0,05/0,1/0,18 mm): la regola d'oro! Assicurarsi che ogni pad PCB sia coperto da almeno 3 strati conduttivi (4-5 strati consigliati per passo 0,05 mm). Questa è la base per l'integrità del segnale.

Larghezza dello strato conduttivo (0,4~1,0 mm): influisce sulla durezza complessiva del connettore e sul design dell'altezza. Regola generale: larghezza del connettore ≤2,0 mm coppie con strato conduttivo da 0,6 mm; ≥2,0 mm si accoppia con 0,8 mm.

Angolo di inclinazione (inclinazione dello strato conduttivo): generalmente controllato a ≤2°.

Altezza (critica!): Formula di calcolo: Altezza connettore = h × (1 + Rapporto di compressione). h è lo spazio teorico tra la parte inferiore del gradino LCD e la superficie superiore del PCB dopo l'assemblaggio (h = altezza superficie PCB - spessore telaio metallico - altezza nervatura - spessore ITO LCD).

Rapporto di compressione (ancora di salvezza!): mantenere rigorosamente il 10%~15%! Al di sotto del 10% si rischia un contatto scarso e un'impedenza instabile; superiore al 15% può schiacciare il connettore o deformare il PCB, causando guasti o danni all'assemblaggio.

Prestazioni elettriche: la resistività dello strato conduttivo deve essere estremamente bassa (ad esempio, tipo YET ≤1,1 Ω·cm) e la resistività dello strato isolante estremamente elevata (≥10^12 Ω·cm), garantendo una conduzione efficiente e un perfetto isolamento.

Ampie applicazioni, presenza onnipresente

Dalle calcolatrici tascabili, ai contatori intelligenti e agli schermi dei monitor medici, ai display automobilistici, alle interfacce di controllo industriale e ai dispositivi di comunicazione, i connettori in elastomero conduttivo LCM, con le loro dimensioni compatte, l'elevata affidabilità e la facilità di assemblaggio, fungono da "eroi non celebrati" che illuminano i display in innumerevoli dispositivi elettronici.

Conclusione

Una piccola striscia zebrata trasporta connessioni significative. Comprendere a fondo le proprietà del materiale e controllare con precisione i parametri chiave (in particolare la regola di copertura del passo, l'intervallo del rapporto di compressione e il calcolo dell'altezza) è fondamentale per garantire prestazioni di visualizzazione stabili e il funzionamento a lungo termine dei dispositivi elettronici. Scegli una soluzione di connettori in elastomero conduttivo professionale e affidabile per infondere stabilità nelle tue connessioni elettroniche di precisione!
