Design dell'interfaccia RGB: la porta verso la visualizzazione ad alta efficienza negli schermi LCD personalizzati

  Nella moderna tecnologia di visualizzazione, l'interfaccia RGB rappresenta una soluzione tradizionale per la gestione degli schermi LCD, in particolare display ad alte prestazioni come TFT, grazie alla sua capacità di trasmettere dati di immagini a colori ad alta velocità. In qualità di produttore esperto di display LCD personalizzati, CNK Electronics (CNK) comprende l'impatto critico del design dell'interfaccia RGB sulla qualità del display. Il suo nucleo risiede nella precisa corrispondenza della polarità del segnale di sincronizzazione e nella configurazione dei parametri di temporizzazione, che costituiscono la pietra angolare tecnica per immagini stabili e fluide e colori ricchi e autentici.

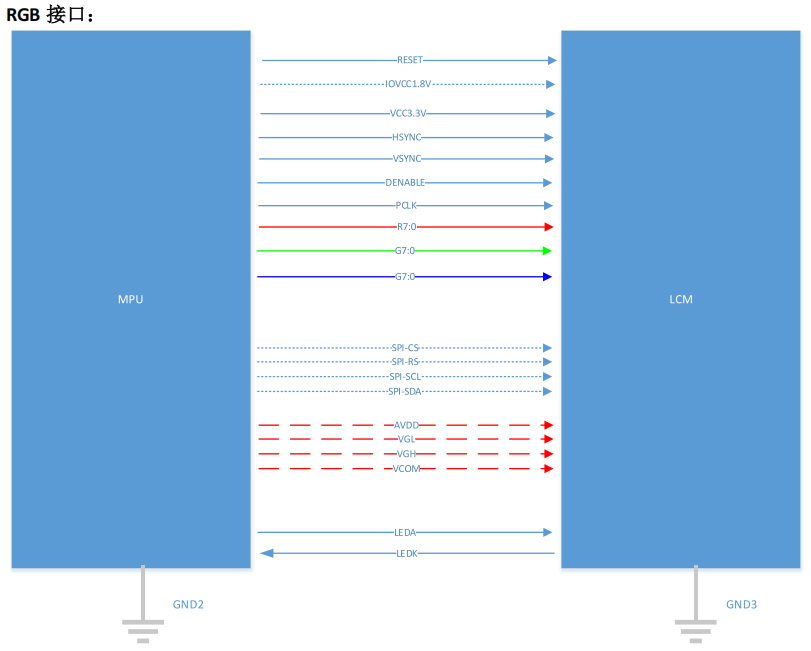

Funzionamento a doppia modalità, compatibilità flessibileL'interfaccia RGB offre principalmente due modalità di lavoro efficienti:

Modalità DEN (Priorità abilitazione dati): qui, il segnale ENABLE è la chiave per controllare la finestra di validità dei dati. La fase del segnale di clock PCLK (trasmissione del fronte di salita/latch del fronte di discesa) deve essere strettamente sincronizzata con il modulo LCD; in caso contrario, potrebbe verificarsi un danneggiamento dello schermo. La trasmissione parallela dei dati tramite linee a 8 bit rossa (R7~R0), verde (G7~G0) e blu (B7~B0) fornisce in modo collaborativo 16,77 milioni di colori. HSYNC e VSYNC possono essere semplificati in questa modalità.

Modalità SYNC (priorità del segnale di sincronizzazione): questa modalità si basa su segnali HSYNC (sincronizzazione orizzontale) e VSYNC (sincronizzazione verticale) precisi per definire l'area di visualizzazione attiva. I loro stati attivi (tipicamente ad alta efficacia) devono allinearsi con la piattaforma di guida; in caso contrario, potrebbero verificarsi un disallineamento o addirittura schermate vuote. La sincronizzazione di fase PCLK rimane critica, con la trasmissione dei dati R/G/B identica alla modalità DEN.

Elementi essenziali del design: il successo sta nei dettagliDue punti critici richiedono attenzione nella progettazione dell'interfaccia RGB:

1. Conferma della sequenza della linea dati: quando l'interfaccia di uno schermo utilizza etichette generiche come DB0-DB24, è essenziale confermare l'esatta disposizione del segnale RGB all'interno del bus con il fornitore del modulo LCD. Un ordine errato provoca una grave distorsione del colore.

2. Confini funzionali chiari: un'interfaccia RGB pura è un "canale dati di visualizzazione unidirezionale" ad alta velocità incapace di trasmettere comandi di inizializzazione o di lettura dello stato. Pertanto, nei progetti LCD personalizzati, spesso collabora con interfacce di controllo come SPI, che gestiscono l'inizializzazione e la gestione dello schermo.

  In qualità di produttore professionale di display LCD personalizzati, riconosciamo come le sottili variazioni temporali e la precisa corrispondenza della polarità del segnale determinano la stabilità degli schermi LCD. Collabora con CNK per un supporto tecnico end-to-end, dall'analisi delle specifiche dell'interfaccia e dalla guida alla progettazione allo sviluppo di LCD personalizzati, assicurando che le tue soluzioni di visualizzazione brillino con precisione nel mondo delle immagini a colori ad alta velocità.
