Specifiche di progettazione del layout del cavo FPC: prevenzione di rotture, contatti intermittenti e garanzia di una trasmissione stabile del display HD

Nell'era dei dispositivi intelligenti che perseguono esperienze visive all'avanguardia, la qualità del display ad alta definizione è fondamentale. Tuttavia, i dati indicano che una parte significativa dei guasti di visualizzazione deriva da problemi di trasmissione del segnale. In quanto "ancora di salvezza" dei dati, la progettazione razionale del layout dei cavi FPC determina direttamente l'affidabilità del prodotto e l'esperienza dell'utente. Per evitare errori comuni, attenersi alle seguenti specifiche di progettazione fondamentali e considerazioni critiche:

Specifiche di progettazione principali: principi chiave per una maggiore affidabilità dei cavi

Piegatura di precisione per prevenire la rottura del cavo:

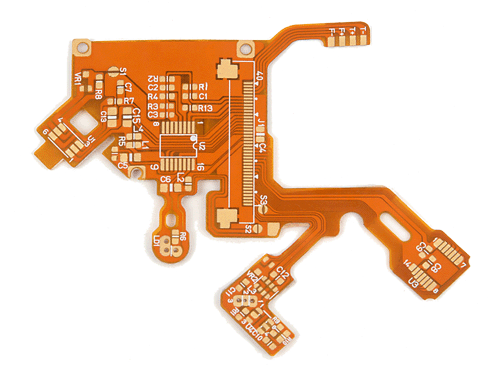

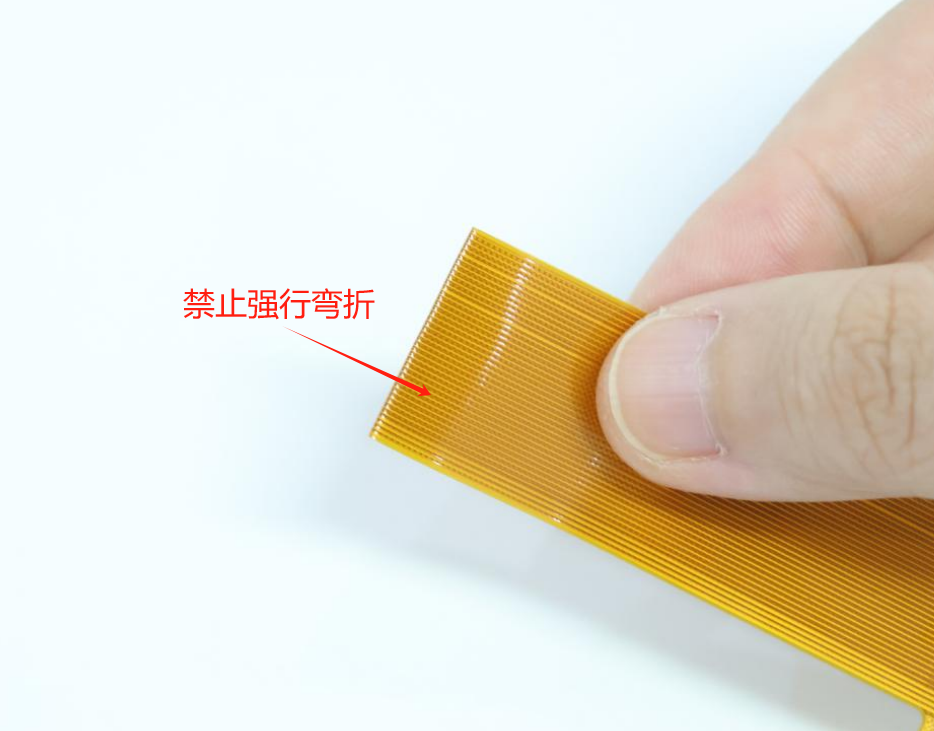

Raggio minimo di curvatura: deve essere ≥ 5 mm durante la piegatura del cavo. Raggi più piccoli inducono uno stress eccessivo sui conduttori interni, aumentando significativamente il rischio di frattura.

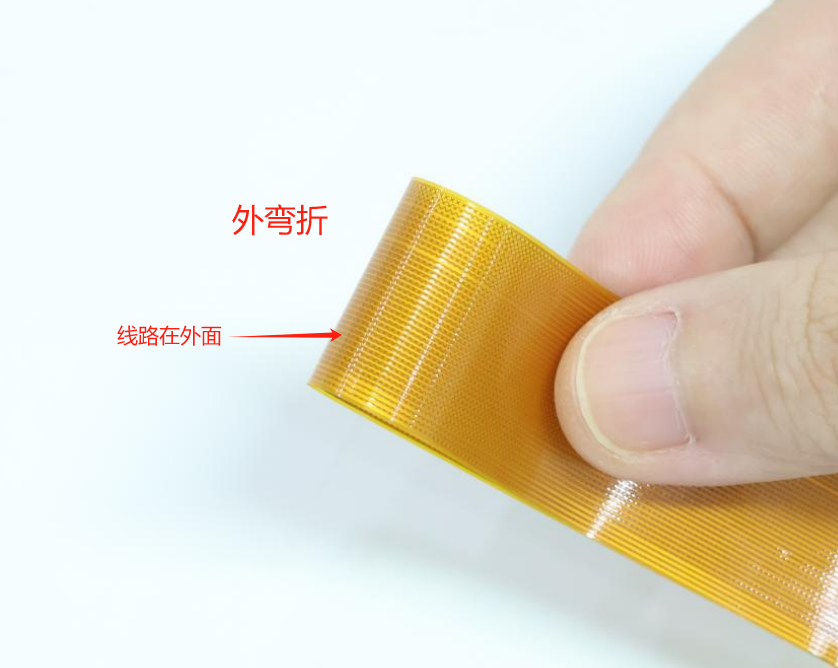

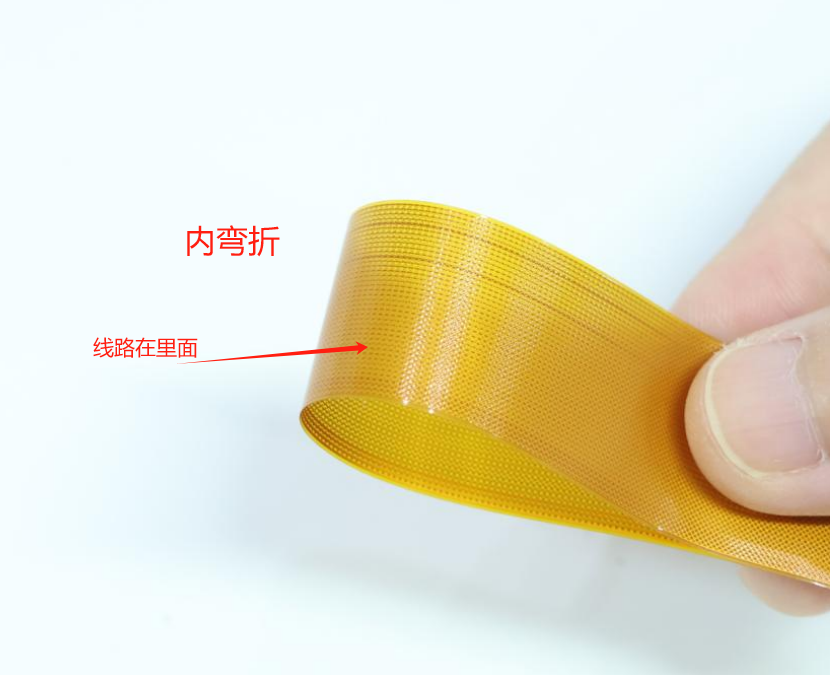

Direzione di piega preferita: dare priorità alle pieghe interne rispetto a quelle esterne. Le piegature esterne sottopongono i conduttori a forze di trazione, riducendo la durata del cavo.

Evitare flessioni ripetute: limitare rigorosamente più piegature nella stessa posizione. Obiettivo per operazioni di piegatura singole e precise.

Nota di progettazione: danni da piegatura microscopici sono spesso la causa nascosta dei guasti dei lotti.

Fissaggio sicuro per eliminare le interferenze delle vibrazioni:

Le vibrazioni operative sono uno dei principali avversari dell'affidabilità del cavo, poiché portano al contatto intermittente del connettore e all'instabilità del segnale.

Soluzione efficace: utilizzare nastro adesivo sensibile alla pressione ad alta affidabilità per fissare saldamente il percorso del cavo in più punti. Si tratta di una misura altamente economica per prevenire guasti legati alle vibrazioni.

Lunghezza ottimizzata per l'integrità del segnale ad alta velocità:

Con la proliferazione di display ad alta risoluzione 4K/8K, i volumi di trasmissione dei dati FPC aumentano, rendendo la lunghezza del cavo fondamentale per la qualità del segnale.

Standard consigliato: i cavi di trasmissione dati del display devono essere ≤10 cm. Le brevi distanze garantiscono una trasmissione ad alta velocità e con poche perdite.

Protocollo di lunghezza estesa: se i vincoli strutturali richiedono cavi da 20–30 cm, è obbligatoria una rigorosa convalida del lotto per verificare l'integrità del segnale, la stabilità e la conformità della resa di produzione.

Considerazioni critiche:

 Evitare danni al display e limitazioni funzionali

Regola di protezione dello schermo TFT: è assolutamente vietato sottoporre il display a sollecitazioni meccaniche! Forze o sollecitazioni esterne causano difetti irreversibili di "Mura" (opacizzazione).

Limitazioni alla rotazione del display:

Risoluzioni ≤320x480:

In genere integra la RAM completa, generalmente supporta la rotazione dell'immagine di 90° (consente layout flessibili e ottimizzazione della potenza).

Risoluzioni >320x480:

 A causa della RAM interna assente o limitata, la rotazione di 90° generalmente non è supportata. Il supporto specifico del modello deve essere confermato dalla nostra FAE!

Funzione di mirroring dell'immagine: la maggior parte dei display supporta il mirroring dell'immagine verticale/orizzontale tramite comandi hardware (jumper) o software. Le modalità di implementazione e la compatibilità dei modelli devono essere confermate con la nostra FAE!
