Tecnologie di debug e standard operativi del driver video principale

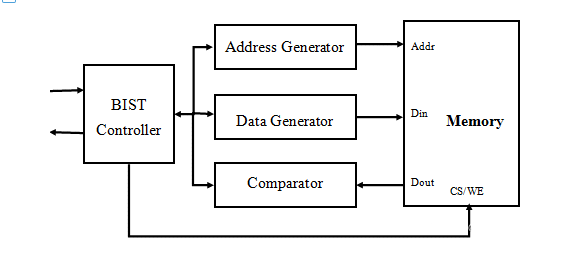

1. Applicazione avanzata del comando BIST

Principio di funzionamento: il motore di autotest integrato del driver IC si attiva al corretto caricamento del codice di inizializzazione, generando modelli diagnostici (barre di colore/scacchiere).

Doppie funzioni diagnostiche:

▶ Verifica fondamentale: l'assenza di output indica errori critici nei tempi di inizializzazione o nella configurazione del registro.

▶ Isolamento dei guasti: il normale test automatico con guasto del segnale esterno conferma i problemi di elaborazione del segnale della scheda madre.

Applicazioni estese: modalità di test multilivello (controllate tramite registro 0x36) per l'uniformità della scala di grigi e la valutazione della risposta del colore.

2. Protocollo di comando di lettura ID sistematico

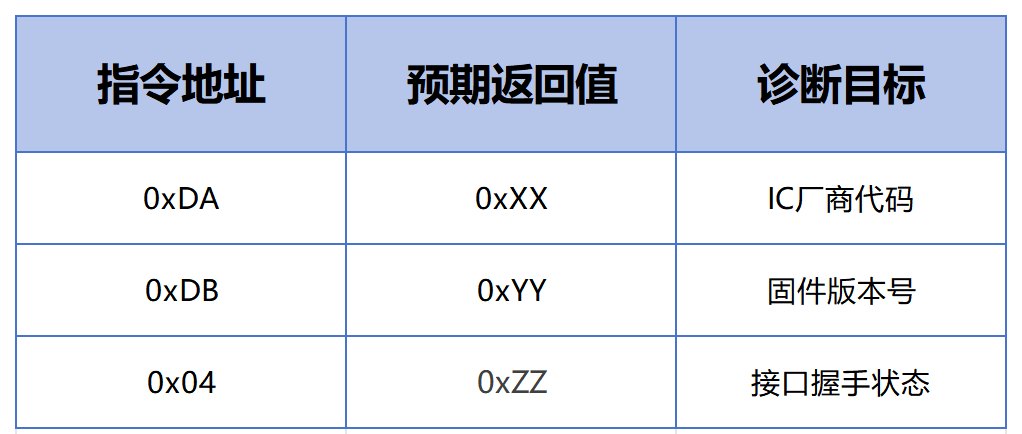

Matrice dei comandi:

Risoluzione dei problemi del livello di comunicazione: tre errori di lettura consecutivi richiedono l'ispezione di:

▶ Adattamento della tensione di interfaccia (tolleranza ±5%)

▶ Diafonia del segnale (apertura del diagramma a occhio >0,7 UI)

▶ Temporizzazione di accensione (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ Impedenza di terra (<50 mΩ)Protocollo di sicurezza di debug a sei dimensioni (regole d'oro avanzate)Protezione termica: accensione iniziale con alimentazione limitata in corrente (≤200 mA), monitorata mediante imaging termico IR. ΔT>15℃ provoca l'interruzione del circuito.

Doppia verifica del codice: il codice di inizializzazione ufficiale richiede la convalida SHA-256 con integrazione del timer watchdog.

Protocollo di modifica del codice di sicurezza: le modifiche al registro devono passare:

▶ Test di protezione ESD (HBM≥8KV)

▶ Invecchiamento accelerato di 72 ore

▶ Test di resistenza al burn-in (immagine statica 96 ore)

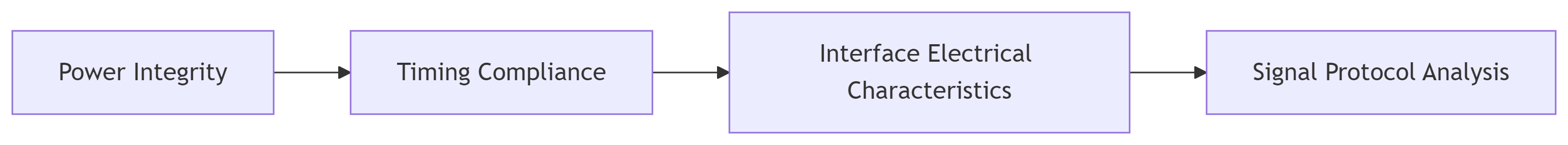

Flusso diagnostico hardware-first:

Tolleranza agli errori di temporizzazione: parametri di temporizzazione critici con margine di ±20%; RESET fronte di discesa sincronizzato con fronte di salita VDDS (deviazione <1μs).

Algoritmi di manutenzione dinamica:

▶ Pixel Shifting (spostamento di 1 pixel ogni 2 ore)

▶ Aggiornamento periodico dell'immagine negativa (ogni 30 minuti)

▶ Ottimizzazione del contrasto adattivo (dipendente dal contenuto) Sistema di garanzia tecnica di livello industriale Gestione completa del ciclo di vita: implementa la manutenzione proattiva basata su FMEA dalla progettazione alla produzione di massa:

Dispositivi medici: Conforme agli standard sulle correnti di dispersione IEC 60601-1

Sistemi automobilistici: certificati per cicli termici -40℃~105℃

HMI industriale: supporta 2 milioni di operazioni touch

Benchmark sulla produzione intelligente:

▶ Precisione di posizionamento a livello di micron (±15μm)

▶ Ispezione AOI in linea (tasso di acquisizione dei difetti ≥99,2%)

▶ Sistema di tracciabilità dei dati (oltre 200 parametri di processo per pannello)

Avviso critico: il debug del driver video costituisce una sinfonia hardware-software di precisione. Operazioni non autorizzate possono causare danni irreversibili (rottura del circuito integrato/carbonizzazione degli elettrodi). Implementare un protocollo di approvazione hardware che richieda la doppia approvazione da parte degli ingegneri elettronici senior e degli architetti del display.
