Il tuo schermo LCD mostra colori strani? Guida alla diagnosi in 3 passaggi!

Quando i display delle apparecchiature industriali diventano improvvisamente bluastri, rossastri o mostrano colori distorti, non si tratta solo di un fastidio operativo: potrebbe segnalare problemi hardware sottostanti o di trasmissione del segnale.

  In campi critici come il monitoraggio dell'energia, i dispositivi medici o i sistemi automobilistici, la precisione del display è vitale per la sicurezza e l'efficienza. Non farti prendere dal panico quando i colori diventano canaglia; la risoluzione sistematica dei problemi è fondamentale!

Passaggio 1: semplificare con la scala di grigi: isolare il problema!

  Inizia eliminando la complessità del colore. Visualizza contenuti puri in bianco e nero. Se noti macchie, striature, retroilluminazione non uniforme o attenuazione/schiarimento localizzati, il problema probabilmente indica un danno fisico (ad esempio segni di pressione, pixel morti), guasto della retroilluminazione o voltaggio di pilotaggio instabile. Questo passaggio identifica rapidamente se si tratta di un "danno hardware" o di un "sintomo di colore" più profondo.

Passaggio 2: controllo del colore primario: individua i canali difettosi!

  Se la scala di grigi appare normale, l'attenzione si sposta sull'elaborazione del segnale. Condurre test individuali rosso, verde e blu. Visualizza in sequenza rosso, verde e blu puro a schermo intero. Osserva attentamente: manca qualche colore? Anormalmente debole? O mostrare tinte inaspettate? Ad esempio, i punti rosa/gialli durante un test rosso indicano problemi come circuiti sub-pixel danneggiati, cavi flessibili FPC allentati o uscite del canale colore difettose nell'IC del driver. Questo "triage dei colori" individua con precisione la causa principale.

Passaggio 3: decodifica l'ordine: abbina le impostazioni RGB/BGR!

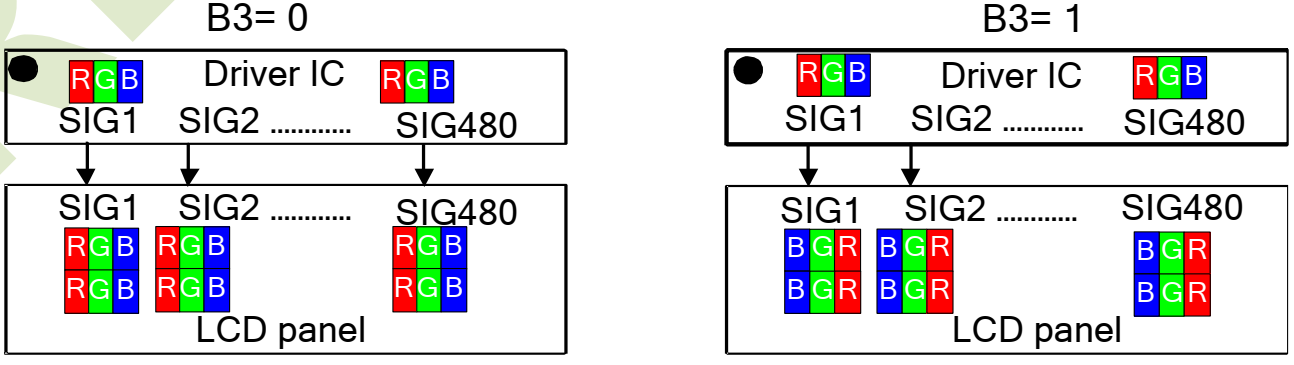

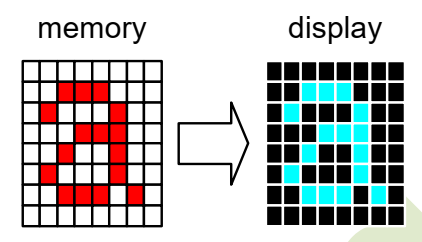

  Se i problemi persistono, il colpevole potrebbe risiedere nei protocolli di comunicazione hardware-software, in particolare nell'ordine dei dati colore! Gli schermi LCD possono utilizzare disposizioni subpixel RGB o BGR. Se la scheda madre (MCU/SoC) trasmette i dati in ordine RGB mentre lo schermo LCD è impostato su BGR (o viceversa), i colori si invertiranno completamente (ad esempio, il rosso diventa blu)! Controlla sempre le specifiche dello schermo con le impostazioni del driver della piattaforma, assicurandoti che il formato colore o l'ordine dei pixel siano perfettamente allineati. Questo passaggio colma il "divario nel linguaggio dei colori", ripristinando immagini accurate.

  Di fronte a problemi persistenti? In qualità di produttore leader di display LCD in Cina, CNK Electronics offre soluzioni su misura. Personalizza i moduli LCD con configurazioni RGB precise per un'integrazione perfetta. Contattaci per display progettati per offrire chiarezza, affidabilità e prestazioni.
